Замена корпуса Logitech Harmony 650
В этом руководстве показано, как начать разборку универсального пульта дистанционного управления Logitech Harmony 650. Рекомендуется использовать инструмент ProTech Toolkit от iFixit.
Шаг 1

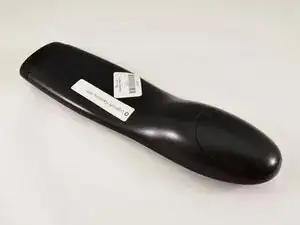

Снимите крышку батарейного отсека, нажав на вогнутую область и вытолкнув крышку к задней части устройства.
Шаг 2

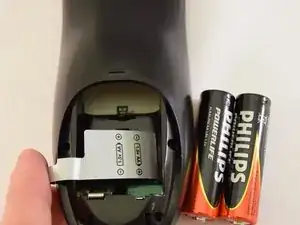

Извлеките батареи, используя серебристый язычок.
Шаг 3

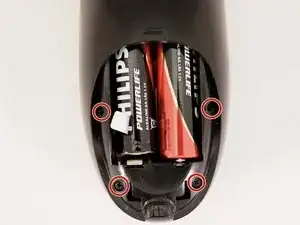

С помощью отвертки Philips J000 открутите четыре винта по 5 мм вокруг края батарейного отсека.
Шаг 4

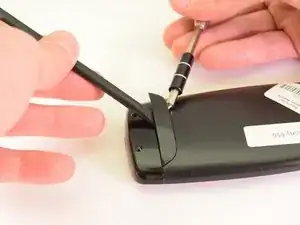

Снимите маленькую пластиковую крышку под пластиковым каркасом светодиода, используя плоскую отвертку 3.0 и лопатку, чтобы поддеть её. Она приклеена к корпусу. Если у вас возникли трудности с её снятием, попробуйте нагреть, чтобы ослабить клей.
Шаг 5

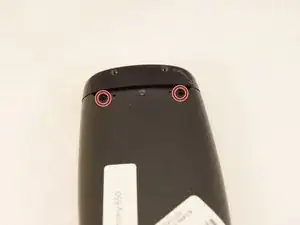

Снимите два винта по 5 мм, расположенные под крышкой, используя биту отвертки Philips J000.
Шаг 6

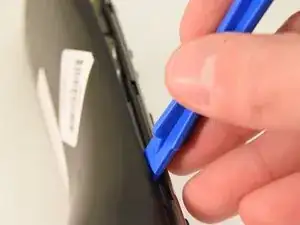

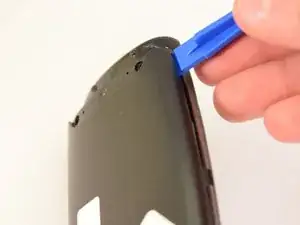

Используя пластиковый инструмент для открытия, подденьте корпус, начиная с верхней части устройства (ближе к передатчику). Сторона корпуса имеет 3 защелки, а одна защелка находится сзади.
Пластиковая крышка верхнего светодиода также будет освобождена после снятия задней части.
Шаг 7

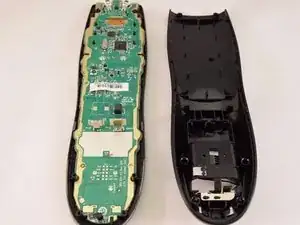

Снимите заднюю крышку.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
