Замена корпуса Logitech Harmony 950

Убедитесь, что пульт дистанционного управления выключен перед началом.

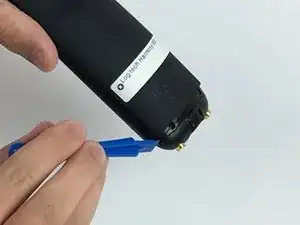

Используйте открывающий инструмент, чтобы открыть крышку порта в нижней части пульта.

Отогните крышку назад, чтобы обеспечить легкий доступ к винтам.

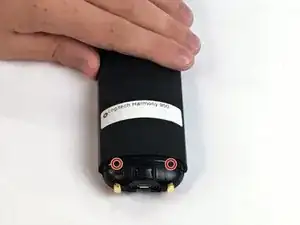

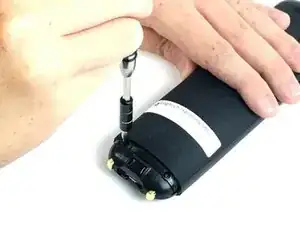

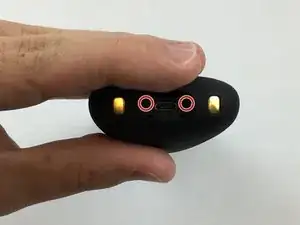

Используйте отвертку Phillips #0, чтобы удалить (2) два винта по 6 мм.

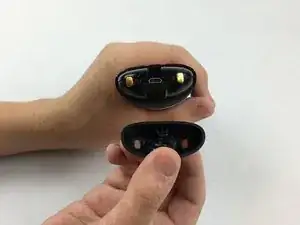

Снимите нижнюю крышку с пульта дистанционного управления.

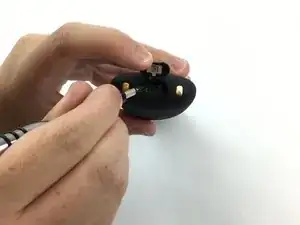

Используйте отвертку Phillips #1, чтобы удалить (2) два винта по 6 мм.

С каждой стороны должен быть зазор, чтобы вставить открывающий инструмент. Используйте открывающий инструмент для открытия задней крышки (Soft Touch) через зазор.

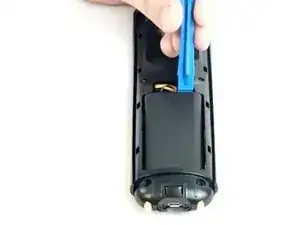

Используйте открывающий инструмент, чтобы достать батарею из корпуса.

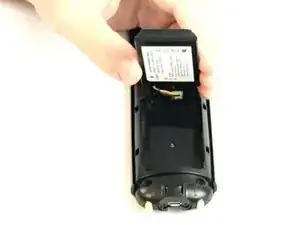

Аккуратно вытащите кабель из гнезда, чтобы отключить батарею.

Будьте осторожны, чтобы не повредить ни одну часть пульта при вытаскивании кабеля.

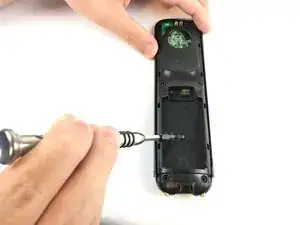

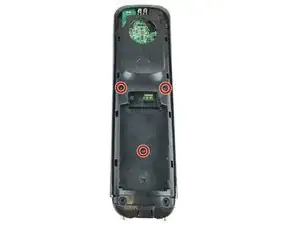

Используйте отвертку Phillips #1, чтобы удалить (3) три винта по 6 мм.

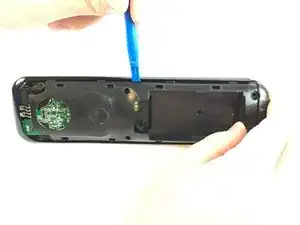

Вставьте открывающий инструмент в зазор вдоль стороны пульта, затем проведите им по линии до щелчка.

Необходимо повторить этот процесс с обеих сторон пульта.

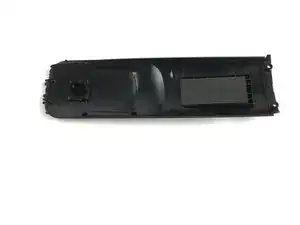

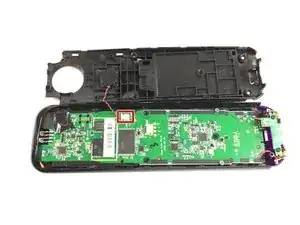

Осторожно снимите заднюю крышку и положите рядом с пультом. Будьте осторожны, чтобы не отсоединить провод в процессе.

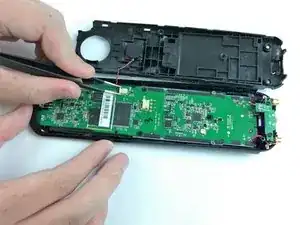

Используйте угловые пинцеты, чтобы аккуратно снять белый край кабеля с пульта и отключить его.

Используйте отвертку Phillips #0 для удаления (5) пяти винтов по 6 мм. Помните, что после снятия винтов печатная плата будет полностью отделена от корпуса.

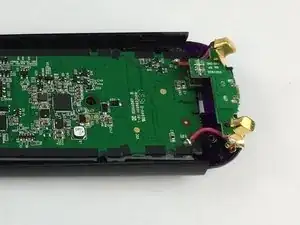

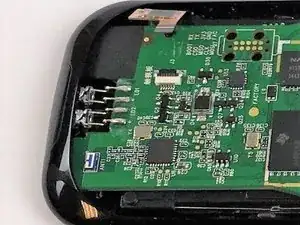

Будьте осторожны, чтобы не повредить или не отсоединить розовые провода при извлечении золотых контактных ведущих проводов из корпуса.

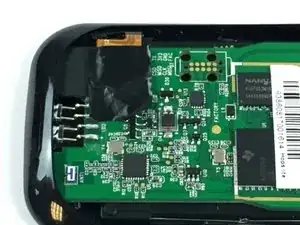

Удалите черную ленту, чтобы полностью открыть доступ к кабелю под ней.

Этот кабель имеет механизм блокировки. Используйте угловые пинцеты, чтобы поднять черную часть (замок).

Сдвиньте желтый кабель, чтобы отключить его от печатной платы.

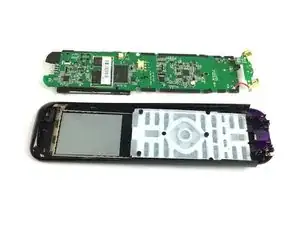

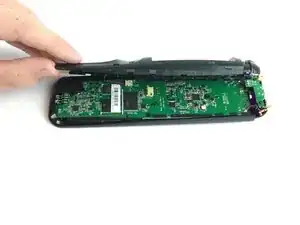

Снимите печатную плату с корпуса. Начните снизу и поднимите вверх, чтобы полностью открепить ее от крышки.

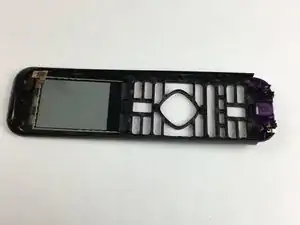

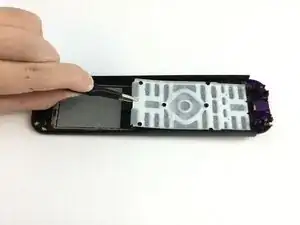

Используйте тупые пинцеты, чтобы аккуратно снять клавиатуру с корпуса пульта.
