Замена экрана Logitech Harmony 650

Снимите крышку батарейного отсека, нажав на вдавленную область и сдвинув крышку к задней части устройства.

Извлеките батареи, потянув за серебристую язычок.

Используя отвертку Philips J000, отвинтите четыре винта 5 мм по периметру отсека для батарей.

Снимите маленькую пластиковую крышку под пластиной светодиодного модуля с помощью плоской отвертки 3.0 и лопатки, поддев её. Она приклеена к корпусу. Если трудно снять, попробуйте нагреть клей, чтобы ослабить сцепление.

Отверткой J000 отверните два винта 5 мм, расположенных под крышкой.

С помощью пластикового инструмента для вскрытия подденьте корпус, начиная с верхней части устройства (ближайшей к передатчику). По стороне корпуса находятся 3 защёлки, и одна — сзади.

Верхняя пластиковая крышка защитного окна светодиодов также освободится после снятия задней части.

Снимите заднюю крышку.

Используя отвертку J0, отвинтите три винта 5 мм, удерживающие плату на передней панели. Два расположены прямо под процессором в центре устройства, третий — в самом низу.

Аккуратно вытяните плату из корпуса, потянув её прочь от корпуса.

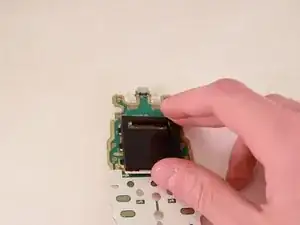

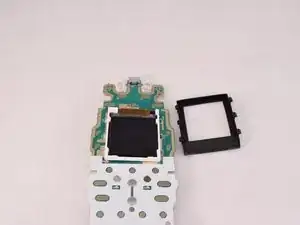

Снимите чёрную резиновую уплотнительную прокладку, окружающую экран, с верхней стороны платы.

Прокладка имеет по 3 язычка с каждой стороны. Толстая сторона прокладки обращена к верхней части.

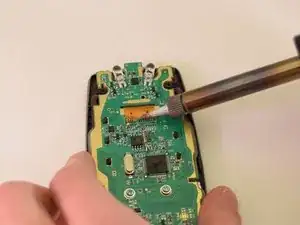

Используйте паяльник, чтобы расплавить припой, соединяющий ленту экрана с обратной стороной платы. Если припой не расплавляется легко, попробуйте использовать десодовочную оплётку.

Паяльник очень сильно нагревается, будьте осторожны при работе рядом с компонентами.

С помощью металлической лопатки отрежьте ленту от платы по линии припоя.

См. руководство Как паять и распаивать соединения для помощи при пайке.

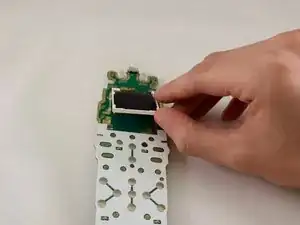

С помощью лопатки или рукой снимите экран с платы. Он приклеен.
