Замена клавиатуры пульта Logitech Harmony 950

Перед началом убедитесь, что пульт дистанционного управления выключен.

Используйте инструмент для открывания, чтобы открыть крышку порта внизу пульта.

Отогните крышку назад, чтобы получить удобный доступ к винтам.

Используйте отвертку Phillips #0, чтобы удалить (2) два винта длиной 6 мм.

Снимите нижнюю крышку пульта.

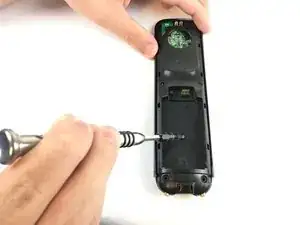

Используйте отвертку Phillips #1, чтобы удалить (2) два винта длиной 6 мм.

По обеим сторонам должен быть зазор для вставки инструмента для открывания. Используйте инструмент для открывания, чтобы приподнять заднюю крышку (Soft Touch) через этот зазор.

Используйте инструмент для открывания, чтобы вынуть аккумулятор из корпуса.

Осторожно вытащите кабель из разъёма, чтобы отключить аккумулятор.

Будьте осторожны, чтобы не повредить какую‑либо часть пульта при вытягивании кабеля.

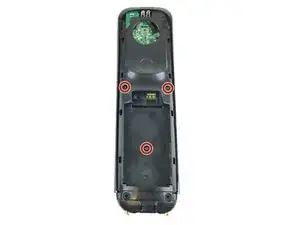

Используйте отвертку J0 Philips, чтобы удалить три винта длиной 6 мм.

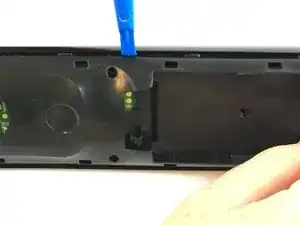

Вставьте инструмент для открывания в зазор вдоль стороны пульта, затем сдвигайте его, пока не услышите щелчки.

Повторите этот процесс для обеих сторон пульта.

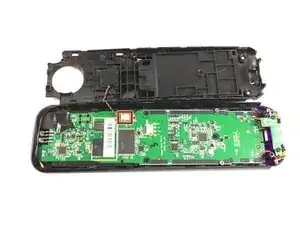

Осторожно снимите заднюю крышку и положите её рядом с пультом. Следите, чтобы провод не отсоединился в процессе.

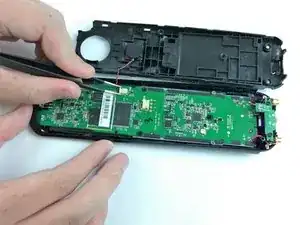

Используйте изогнутые пинцеты, чтобы аккуратно снять белый коннектор кабеля с пульта и отключить его.

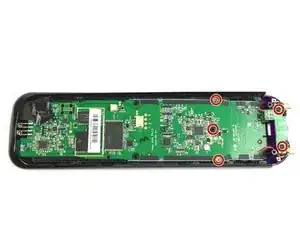

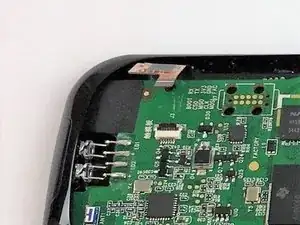

Используйте отвертку J0 Philips, чтобы удалить 5 винтов длиной 6 мм.

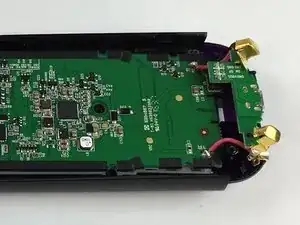

Будьте осторожны, чтобы не оторвать розовые провода при снятии золотых зарядных контактов.

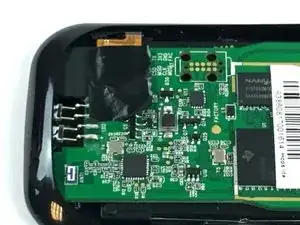

Снимите чёрную ленту, чтобы получить доступ к находящемуся под ней кабелю.

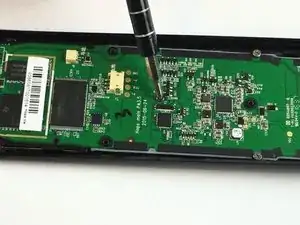

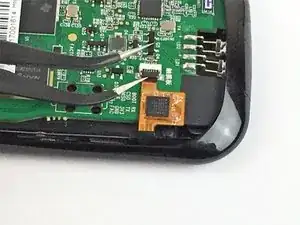

Используйте изогнутые пинцеты, чтобы поднять чёрную фиксацию на 90° и освободить кабель.

Сдвиньте жёлтый кабель, чтобы отсоединить его от платы.

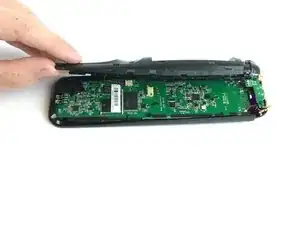

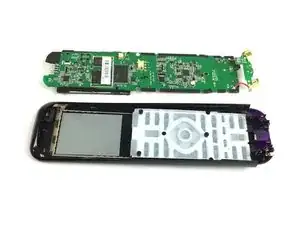

Снимите плату, потянув её снизу и подняв вверх, чтобы отсоединить от крышки.

Может быть трудно отсоединить плату, не повредив разъёмы. Если вам нужен доступ только к клавиатуре, поднимите плату, начиная с низа, пока верхняя часть не отожмётся. Зафиксируйте плату инструментом или пиком, пока не выполните обратную сборку.

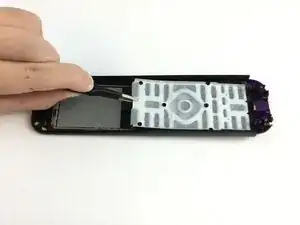

Используйте тупой пинцет, чтобы аккуратно извлечь клавиатуру из крышки пульта.
