Замена экрана Logitech Harmony 1100
Если вам нужно заменить экран Logitech Harmony 1100 из‑за трещин или неисправности, воспользуйтесь этим руководством. Иногда отдельные пиксели могут работать некорректно, что влияет на весь дисплей, но чаще всего это проблема именно экрана, а не устройства. Для выполнения работ не требуются специальные навыки, только перечисленные инструменты.
Шаг 1

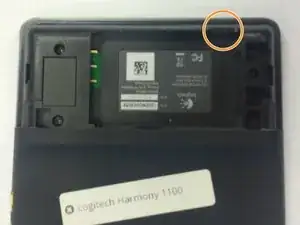

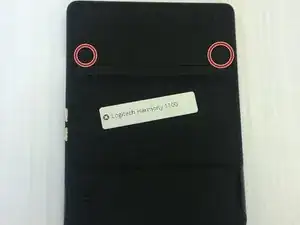

Снимите крышку батарейного отсека, нажав на отмеченные кругом участки и отодвинув крышку наружу.
Извлеките батарею, поддев её в углу, выступающем вследствие выемки в корпусе, и приподняв.
Шаг 2
Используйте биту J0.

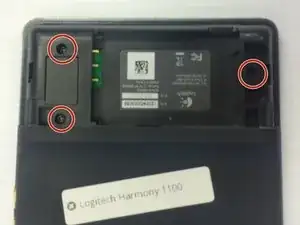

Вывинтите 3 винта в отсеке для батареи.
Шаг 3

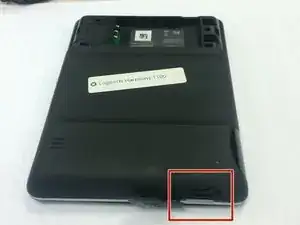

Откройте порт разъёма на боковой стороне.

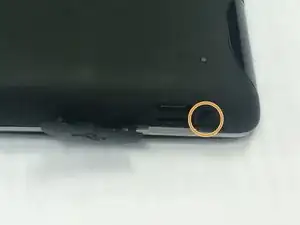

Удалите винт с помощью отвертки PH00.
Шаг 4

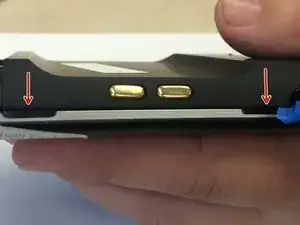

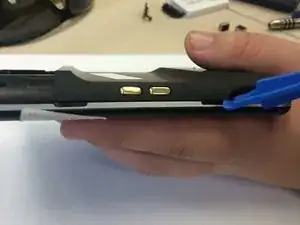

Используйте пластиковый приспособление для вскрытия, чтобы поддеть в открытые зазоры по бокам.
Из корпуса может выпасть одна или две серебристые поролоновые кубика. Они принадлежат слотам, показанным на третьем изображении. Их можно не устанавливать обратно до сборки.
Пластиковая дверца разъёма отпадёт. Её нужно будет вернуть при сборке.
Шаг 5
Выдавите пластиковую заднюю панель экрана на передней части устройства.
Ослабьте заднюю панель экрана, оттеснив назад пластиковые защёлки, удерживающие её на месте.
Шаг 6

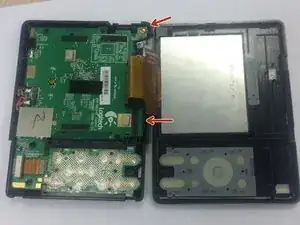

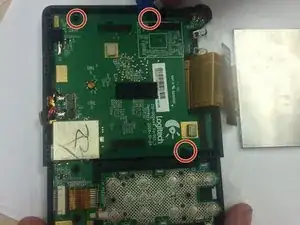

Используйте крестовую биту PH00 из набора iFixit, чтобы выкрутить 3 винта с платы на задней половине устройства.

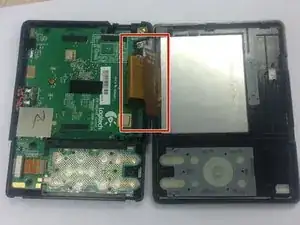

Подденьте край большей печатной платы и переверните плату влево.
Разъём в правом верхнем углу может мешать извлечению. Поднимите плату выше посадочных мест винтов, и разъём должен легко выйти.
Шаг 7

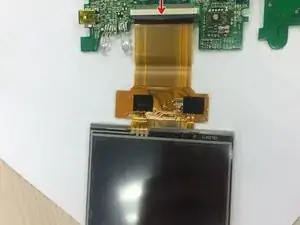

Найдите провод, подключённый к экрану.
Отодвиньте тёмно‑серую фиксирующую планку наружу относительно бежевой планки, чтобы разблокировать соединение.
Отсоедините провод экрана.
