Замена логической платы Logitech Harmony 1100

Снимите крышку батарейного отсека, нажав на отмеченные кругом места и отодвинув наружу.

Извлеките батарею, приподняв её за угол, открытый выемкой в корпусе.

Используйте отвёртку с насадкой J0.

Выверните 3 винта из отсека для батареи.

Откройте разъём на боковой стороне.

Выверните винт крестовой отвёрткой PH00.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть в открытых щелях на боковой части.

Один или два серебристых пенопластовых кубика могут выскочить из устройства. Они принадлежат слотам, показанным на третьей фотографии. Их не нужно возвращать до сборки.

Пластиковая защёлка разъёма отвалится. Её нужно будет установить обратно при сборке.

Выдавите пластиковую подложку экрана на передней части устройства.

Ослабьте подложку экрана, отодвигая пластиковые защёлки, удерживающие подложку на месте.

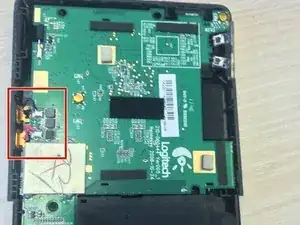

С помощью крестовой отвёртки PH00 из набора iFixit удалите 3 винта с печатной платы на задней половине устройства.

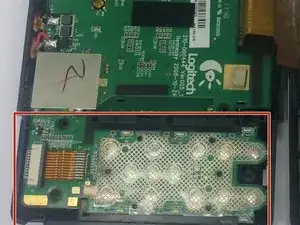

Используйте край большей печатной платы, чтобы перевернуть плату влево.

Разъём в правом верхнем углу может затруднять извлечение. Поднимите плату выше отверстий под винты — разъём должен легко выйти.

Найдите провод, подсоединённый к экрану.

Отожмите тёмно-серую планку, используемую для фиксации экрана, от бежевой планки, чтобы отсоединить её.

Снимите провод экрана.

Оттолкните серую планку от бежевой планки.

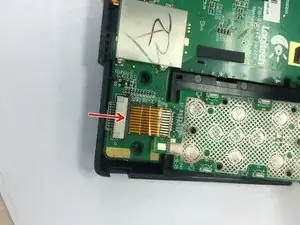

Снимите провод кнопочной панели с логической платы.

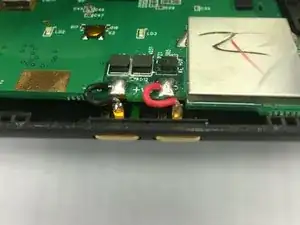

Поднимите заднюю часть золотой планки, чтобы освободить положительный и отрицательный провода от устройства.

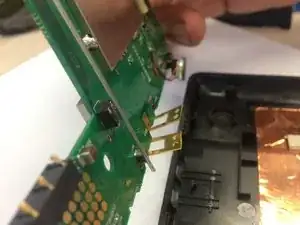

Подтяните золотые кнопки к центру устройства, чтобы отделить логическую плату от корпуса.
