Замена материнской платы Logitech Harmony 950

Перед началом убедитесь, что пульт выключен.

Используйте инструмент для вскрытия, чтобы открыть крышку порта в нижней части пульта.

Отогните крышку назад для удобного доступа к винтам.

Используйте крестовую отвёртку Phillips #0, чтобы удалить (2) два винта длиной 6 мм.

Снимите нижнюю крышку с пульта.

Используйте крестовую отвёртку Phillips #1, чтобы удалить (2) два винта длиной 6 мм.

По бокам должен быть зазор для установки инструмента для вскрытия. Вставьте инструмент в зазор и откройте заднюю крышку (Soft Touch).

Используйте инструмент для вскрытия, чтобы приподнять аккумулятор и вынуть его из корпуса.

Аккуратно выньте кабель из разъёма, чтобы отключить аккумулятор.

Будьте осторожны, чтобы не повредить детали пульта при вытягивании кабеля.

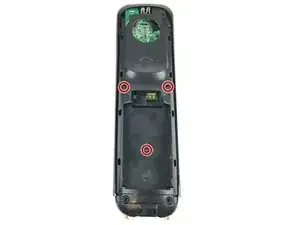

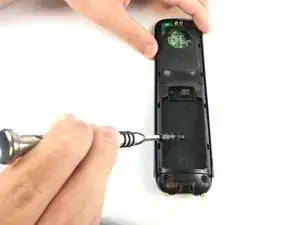

Используйте крестовую отвёртку Phillips #0, чтобы удалить (3) три винта длиной 6 мм.

Вставьте инструмент для вскрытия в зазор вдоль боковой стороны пульта, затем проведите им по длине до характерных щелчков.

Эту операцию необходимо повторить с обеих сторон пульта.

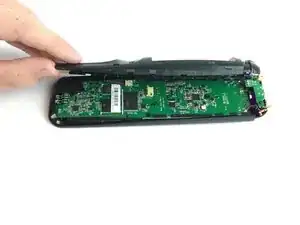

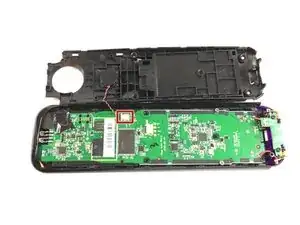

Осторожно снимите заднюю крышку и положите её рядом с пультом. Следите, чтобы провод не оторвался в процессе.

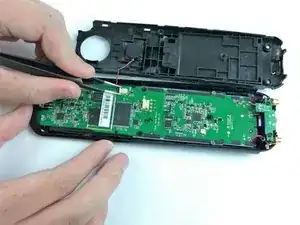

Используйте наклонные пинцеты, чтобы осторожно снять белый коннектор и отключить кабель.

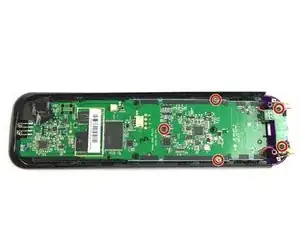

Используйте крестовую отвёртку Phillips #0, чтобы удалить (5) пять винтов длиной 6 мм.

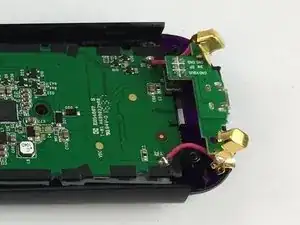

Будьте осторожны, чтобы не оторвать розовые провода при снятии золотых контактных пластин зарядки.

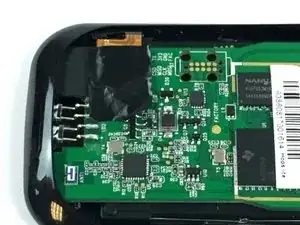

Снимите черную ленту, чтобы получить доступ к кабелю под ней.

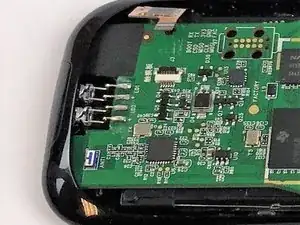

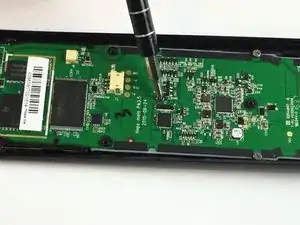

Используйте наклонные пинцеты, чтобы приподнять чёрный фиксатор.

Сдвиньте жёлтый кабель, чтобы отсоединить его от платы.

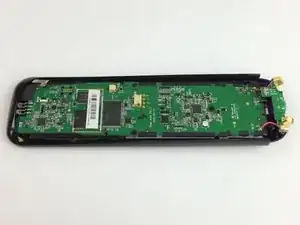

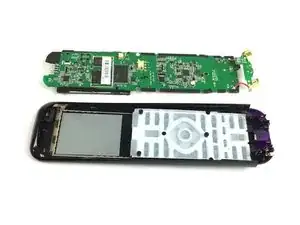

Снимите плату с пульта, вытянув её снизу, затем поднимите вверх, чтобы отсоединить от крышки.
