Замена лазера Interlink VP4550

Переверните телефон так, чтобы отсек для батареи оказался сверху.

Снимите крышку отсека батареи, нажав на неё большими пальцами и сдвинув её вниз от основания устройства.

Достаньте батарею.

Используйте отвертку Phillips #0, чтобы удалить винт в центре отсека для батареи.

При помощи пластикового инструмента для открытия аккуратно откройте корпус устройства. Начните с нижней части и двигайтесь к верхней. Вы услышите "щелчок", когда стороны откроются.

Есть проводной соединитель, связывающий переднюю и заднюю части устройства.

Осторожно вытащите проводные соединители из белого разъёма, чтобы полностью отделить переднюю и заднюю части.

Кнопка включения может отвалиться, когда вы разделите переднюю и заднюю части устройства. Её можно просто вернуть на место во время сборки.

Найдите рычаг с правой стороны задней части устройства.

Вставьте конец рычага в квадратное углубление на нижней стороне кнопки.

Избегайте поднимать переднюю часть устройства во время работы, чтобы свободные детали не смещались.

Используйте отвертку Phillips #0, чтобы удалить два винта; по одному с каждой стороны печатной платы.

Сдвиньте печатную плату вниз от защелки, расположенной под верхней частью задней половины.

Лазер прикреплён к печатной плате и выйдет из своего корпуса, когда вы выдвинете печатную плату.

Используйте пинцет, чтобы аккуратно удалить его, если он не вынимается.

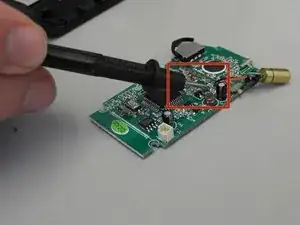

Используйте флюсовую проволоку для удаления красного и чёрного проводов, прикреплённых как к
