Замена платы Interlink VP4550
Для замены печатной платы в беспроводном пульте-презентере Interlink VP4550 требуется всего 6 простых шагов. Плата управляет всеми функциями пульта и может быть причиной его неисправности. Эта инструкция покажет, как безопасно и просто заменить печатную плату. Ниже приведена пошаговая процедура разборки пульта, установки платы и его сборки.
Шаг 1

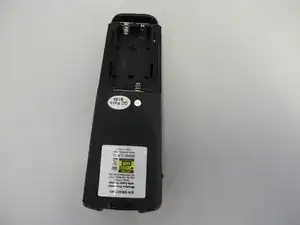

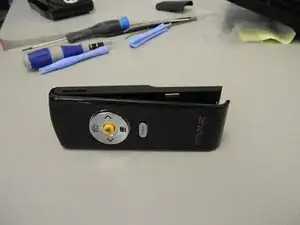

Поверните пульт тыльной стороной, где расположено отделение для батарейки.
Снимите крышку батарейного отсека, нажав на неё пальцами и сдвинув вниз от устройства.
Извлеките батарейку.
Шаг 2

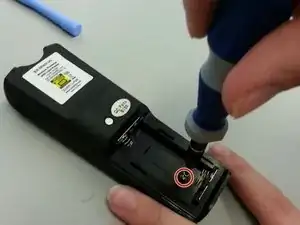

Используйте крестовую отвёртку №0, чтобы вывернуть винт, находящийся в центре батарейного отсека.

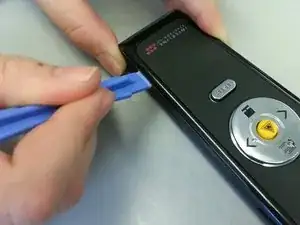

Аккуратно раскройте корпус с помощью пластикового инструмента для вскрытия. Начните с нижней части устройства и двигайтесь к верхней. Вы услышите щелчок при раскрытии боковых защёлок.
Шаг 3
Между передней и задней частями устройства проложен проводной разъём.

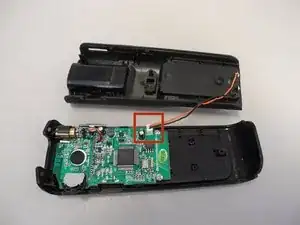

Осторожно отсоедините проводные разъёмы от белого разъёма на плате, чтобы полностью отделить переднюю и заднюю части.
Шаг 4
Кнопка включения может выпасть при разъединении передней и задней частей устройства. Её можно легко установить обратно при сборке.

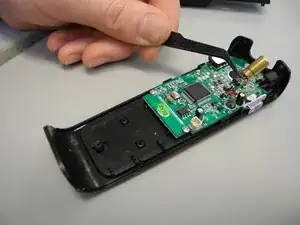

Найдите рычаг на правой стороне задней половины устройства.

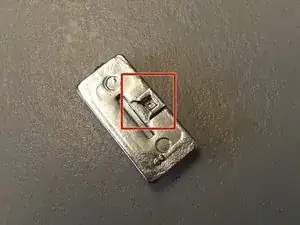

Вставьте конец рычага в квадратное углубление на нижней стороне кнопки.
Шаг 5
Избегайте поднятия передней части устройства при работе, чтобы свободные детали не смещались.

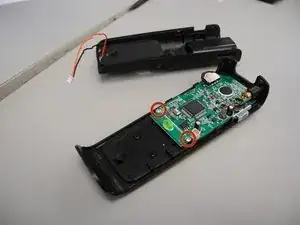

Используйте крестовую отвёртку №0, чтобы вывернуть два винта: по одному с каждой стороны печатной платы.
Шаг 6

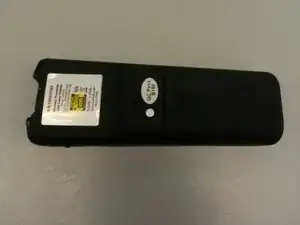

Сдвиньте плату вниз с выступа, расположенного под верхней частью заднего корпуса
Лазер закреплён на печатной плате и будет выдвигаться из своего посадочного места вместе с платой.
При необходимости аккуратно извлеките его пинцетом, если он не выходит самостоятельно.
Завершение

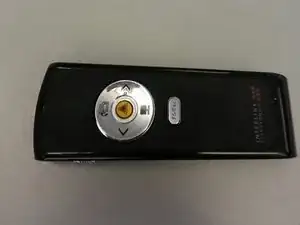

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
