Замена подсветки Audiovox CR8030iE5

Электроника

Если подсветка в вашем Audiovox CR8030iE5 не работает, установите новую! Это руководство показывает, как заменить старую подсветку, которая может работать неправильно.

Примечание: в этом руководстве выполняется пайка и оно не предназначено для детей. Если вы не умеете паять, ознакомьтесь с Как паять и выпаивать контакты, чтобы научиться перед началом этого руководства.

Шаг 1

Переверните устройство вверх дном.

Надавливайте на основание Audiovox постоянным усилием, удерживая пластиковый корпус, пока корпус полностью не снимется.

Шаг 2

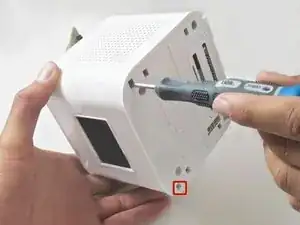

Удалите четыре винта с основания с помощью отвертки Phillips #1.

Шаг 3

Поверните устройство в нормальное положение.

Осторожно снимите верхнюю панель с устройства.

Шаг 4

С помощью отвертки Phillips #1 отвинтите винт, расположенный в середине платы.

Шаг 5

Оттяните плату аккуратно, чтобы не отсоединить присоединённые провода.

Это позволит вам увидеть припаяные соединения с другой стороны и внутренние компоненты.

Шаг 6

Вставьте отвертку Phillips #1 в угловые квадратные отверстия и подведите плату подсветки вверх, отталкивая её от пластикового корпуса.

Шаг 7

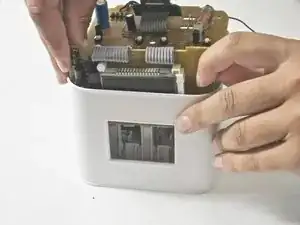

Осторожно поднимите плату, чтобы полностью извлечь её из пластикового корпуса.

Шаг 8

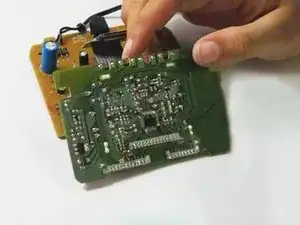

Переверните плату подсветки, чтобы просмотреть её нижнюю сторону.

Шаг 9

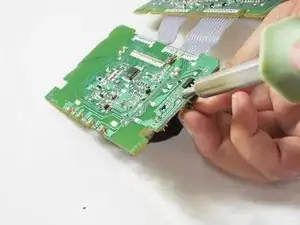

По очереди выпаяйте четыре провода (по два провода на каждую светодиодную лампочку), которые соединяют подсветку с платой.

Если вы не умеете паять, ознакомьтесь с Как паять и выпаивать контакты.

Паяльники чрезвычайно горячие и могут обжечь вас при прикосновении!

Если держать жало паяльника на одном месте слишком долго, это может снять металл с пластиковой платы. Возможно, вы больше не сможете припаять провод в этом месте.

Шаг 10

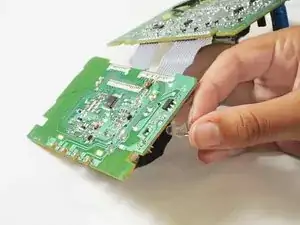

Снимите две светодиодные лампочки.

Вставьте каждый провод от новых светодиодных лампочек в соответствующие отверстия.

Шаг 11

По очереди припаяйте провода подсветки обратно на место.
