Замена платы iPod Mini

Перед открытием iPod убедитесь, что переключатель блокировки установлен в положение «заблокировано».

Осторожно вставьте маленькую плоскую отвертку или лопаточку в зазор между металлическим корпусом и белой верхней пластиковой частью. Используйте отвертку, чтобы поддеть белую верхнюю рамку. Будьте осторожны, чтобы не повредить мягкий пластик отверткой.

Верхняя рамка держится на клее, поэтому может потребоваться поддевать ее в нескольких местах, чтобы освободить деталь.

Чтобы упростить работу, нагрейте клей феном на низкой температуре в течение нескольких секунд.

Снимите верхнюю рамку с iPod.

Осторожно вставьте маленькую плоскую отвертку или лопаточку в зазор между металлическим корпусом и белой нижней пластиковой частью. Используйте отвертку, чтобы поддеть белую нижнюю рамку. Будьте осторожны, чтобы не повредить мягкий пластик отверткой.

Самый простой инструмент для снятия металлической фиксирующей скобы — небольшие кольцевые плоскогубцы.

Также можно использовать плоскую отвертку, чтобы поддеть металлическую фиксирующую скобу под нижней рамкой, как показано. Освободить скобу можно, сначала сжав металлические лапки на углах, а затем подняв скобу.

Выньте металлическую фиксирующую скобу из iPod.

Будьте осторожны, этот разъем хрупкий.

Используйте лопаточку или кончик пальца, чтобы аккуратно отсоединить оранжевую ленточную шлейф-кнопку колеса от платы.

Удалите два винта с крестообразной головкой #00, крепящие разъем для наушников к корпусу.

Осторожно выдвиньте iPod из корпуса, толкая плату возле нижнего края колеса управления.

Не тяните за плату разъема для наушников в верхней части iPod, так как разъем к плате хрупкий.

После того как плата будет достаточно выдвинута, аккуратно возьмите плату по обе стороны от дисплея и продолжайте вытягивать iPod из корпуса.

Поднимите батарею с платы и отложите ее в сторону от iPod.

Используйте лопаточку, чтобы перевернуть черную пластиковую защёлку, удерживающую оранжевый шлейф дисплея. Черная защёлка повернется на 90 градусов, освобождая шлейф.

Эта защёлка хрупкая, поэтому будьте осторожны, чтобы не сломать её.

Обратите внимание на расположение четырёх белых пластиковых защёлок, фиксирующих дисплей на плате. Эти защёлки необходимо освободить, прежде чем дисплей можно будет снять.

Используйте лопаточку или палец, чтобы освободить четыре белые пластиковые защёлки, указанные на предыдущем изображении.

Переверните iPod.

Осторожно приподнимите дисплей и выньте его из разъёма.

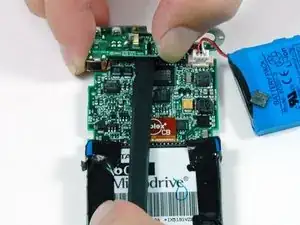

Используйте лопаточку, чтобы осторожно поддеть плату разъёма для наушников от платы. Поддевать следует рядом с разъёмом, чтобы не создавать лишнего натяжения на плату.

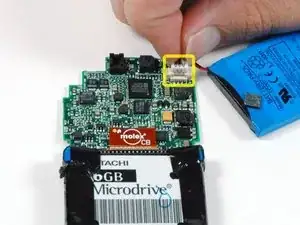

Осторожно отключите батарею от платы. Убедитесь, что тянете только за разъём, а не за провода батареи.

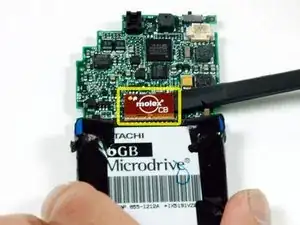

Используйте лопаточку или кончик пальца, чтобы аккуратно отсоединить оранжевый ленточный шлейф жёсткого диска от платы.

Выньте жёсткий диск из iPod.

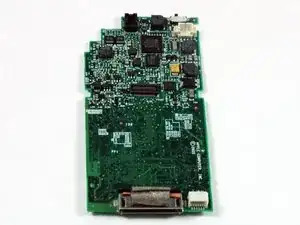

Остаётся только плата.
