Замена конденсатора в Slingbox 500

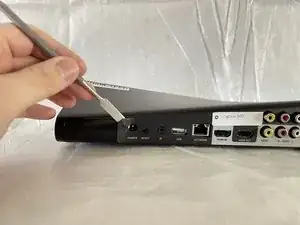

Снимите наклейку на задней части Slingbox, закрывающую задние винты, с помощью лопатки.

Снимите семь задних винтов длиной 7,9 мм с корпуса, используя крестовую отвертку Phillips #1.

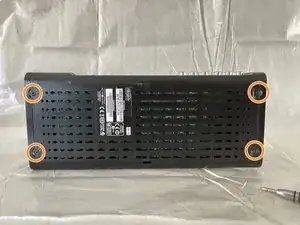

Переверните Slingbox так, чтобы нижняя часть была сверху.

Снимите четыре винта длиной 7,9 мм, используя крестовую отвертку Phillips #1.

На нижней части Slingbox могут быть резиновые ножки. Если они есть, аккуратно снимите их вручную и отложите, чтобы вернуть на место позже.

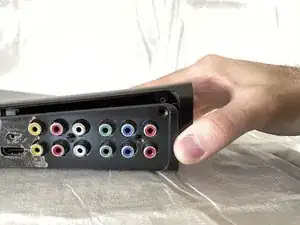

Снимите верхнюю часть корпуса, повернув Slingbox так, чтобы была видна задняя сторона, и поднимите за более высокий угол.

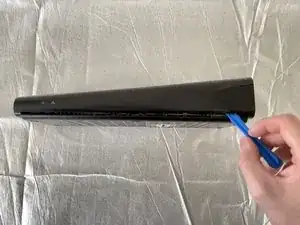

Используйте инструмент для вскрытия, чтобы отсоединить маленькие защёлки спереди.

Для отсоединения может потребоваться небольшое усилие.

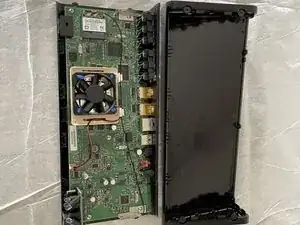

Снимите всю верхнюю крышку Slingbox и отложите в сторону.

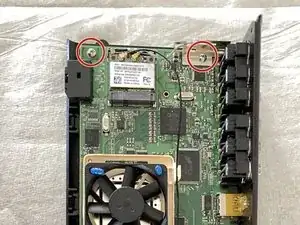

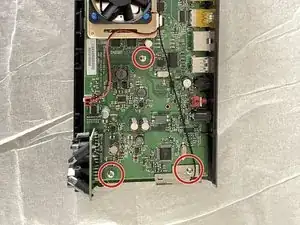

Снимите пять винтов длиной 9,5 мм с материнской платы, используя крестовую отвертку Phillips #1.

Плотно нажимайте на винты при откручивании, чтобы не сорвать резьбу, так как их сначала может быть трудно прокрутить.

После снятия винтов две металлические скобы по бокам станут свободны. Следите, чтобы не согнуть их и случайно не повредить провода при дальнейшей разборке.

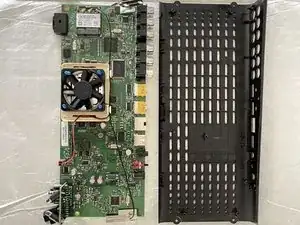

Снимите материнскую плату с нижней части корпуса.

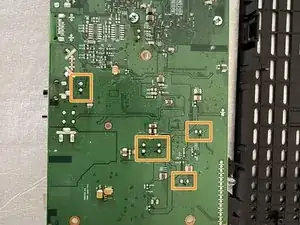

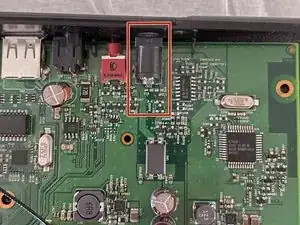

Проверьте наличие повреждений конденсатора или области вокруг него. Это могут быть следы ожогов или потемнение платы. Верхушки конденсатора могут быть вздутыми или даже пробитыми. Проверьте обе стороны платы на предмет повреждений.

Если вы обнаружили повреждения, обязательно вымойте руки перед продолжением, так как некоторые химические вещества и компоненты могут вызвать раздражение глаз и кожи.

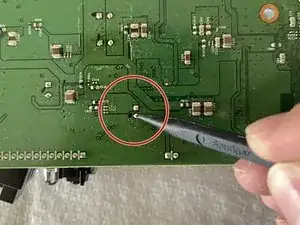

Осмотрите припаянные выводы конденсаторов на предмет коротких замыканий или случайных мостиков припоя. Здесь также могут быть следы ожогов при коротком замыкании.

Перед продолжением полностью разогрейте паяльник, так как недостаточно разогретый инструмент может нанести дополнительный вред плате и соединениям.

Когда паяльник полностью разогрет, приложите его к контактам на нижней стороне материнской платы, чтобы расплавить существующий припой. Плотное прижатие примерно на 2–3 секунды должно полностью расплавить припой.

Не рекомендуется трогать плату или конденсатор руками, так как они, вероятно, будут очень горячими после нагрева.

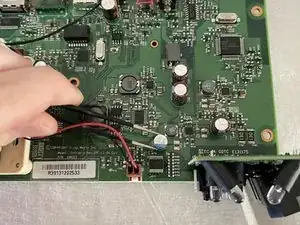

Когда припой на нижней стороне полностью расплавится, попробуйте снять конденсатор с верхней стороны платы. Возможно, придётся прогревать несколько раз, чтобы полностью удалить повреждённый конденсатор; это не повредит плате.
