Замена LED-платы Nexus Q

LED-плата отвечает за эффектное световое шоу, которое Nexus Q демонстрирует в процессе работы. Достичь LED-платы — основная задача при её замене.

Шаг 1

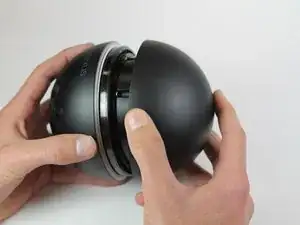

Сожмите и потяните за крышку, чтобы снять её с Nexus Q.

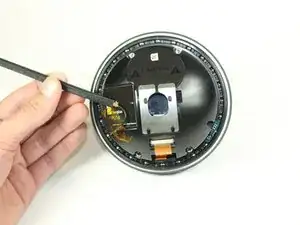

Используйте лопатку, чтобы отключить антенну Taoglas Wi-Fi Dual Band.

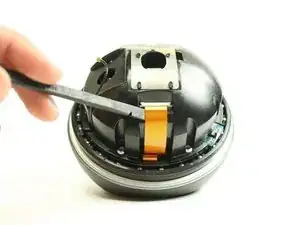

Откройте ZIF-разъём, поддев его лопаткой.

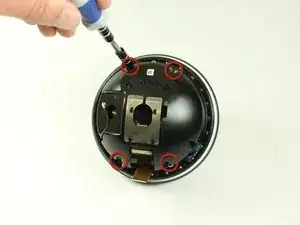

Используйте отвертку Philips #0, чтобы открутить четыре винта длиной 1,3 мм.

После удаления винтов будет две части. В верхней части находится дочерняя плата. Сохраните её в безопасности. Она не будет использована.

Посмотрите на нижнюю часть Nexus Q.

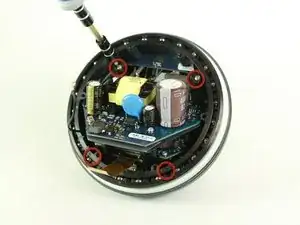

Используйте отвертку Philips #0, чтобы удалить четыре винта длиной 0,8 мм, удерживающих кольцо подшипника на месте.

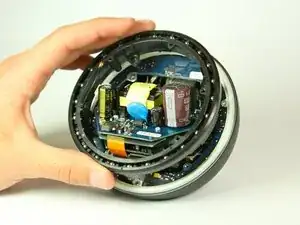

Снимите кольцо подшипника.

При установке нового кольца убедитесь, что оно правильно ориентировано, иначе верхняя часть не закроется.

После снятия кольца подшипника с нижней части Nexus Q вы увидите диффузор (белое кольцо), удерживаемое тремя винтами Torx T6.

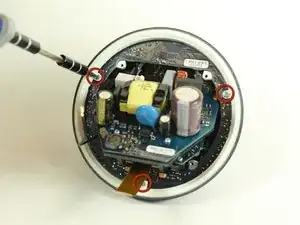

Используйте отвертку Philips #0, чтобы удалить три винта длиной 0,8 мм, удерживающие диффузор на месте.

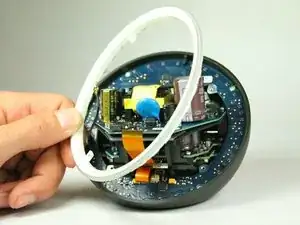

После удаления диффузора мы получаем доступ к LED-плате.

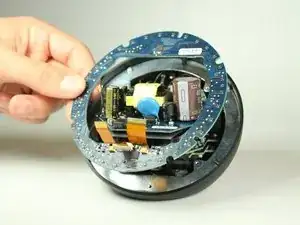

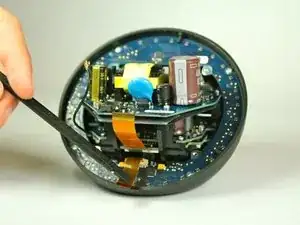

Используйте лопатку, чтобы осторожно вынуть LED-плату.

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
