Замена разъема питания Jadoo 3
Оригинал с https://www.electronicslovers.com/2015/0...
Здравствуйте, любители электроники. В этом руководстве я покажу, как отремонтировать сломанный разъем питания JADOO. Вы можете заменить разъем питания или подключить провода зарядного устройства напрямую к основной плате. Нам нужен выход 5 В постоянного тока от зарядного устройства или блока питания для работы JADOO. Рекомендую заменить порт, а не подключать провода напрямую.
Шаг 1
Задняя крышка корпуса не имеет винтов, просто используйте любой острый предмет, нож, по краю корпуса и подденьте острым предметом, ножом, крышку, она будет приподнята, и аккуратно извлеките плату.
Шаг 2

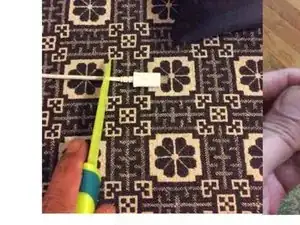

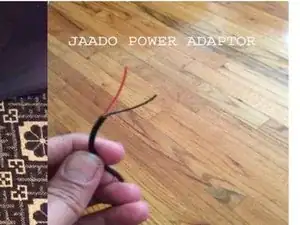

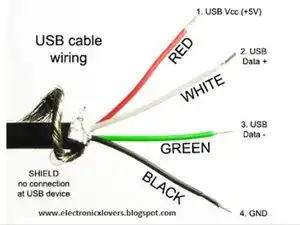

Обрежьте силовой шнур и снимите изоляцию с проводов, должны появиться два провода: черный и красный, как показано на рисунке.
Шаг 3

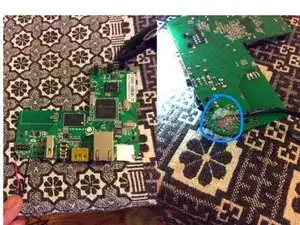

Черный провод подключите к первой точке с правой стороны, а красный провод — к первой точке с левой стороны платы. Если не работает, поменяйте провода местами. Если плата загорится, это значит, что провода должны быть припаяны к плате.
Шаг 4
Для безопасности провода расплавьте клей-карандаш на проводах с платой, чтобы предотвратить их движение.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
