Замена блока питания в DTV-конвертере Apex Digital

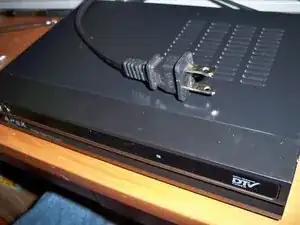

Отключите устройство от сети.

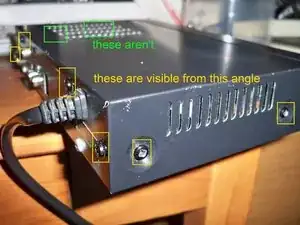

Удалите винты по бокам и сзади. С каждой стороны по два и четыре на задней панели.

Примечание: удаляйте только черные винты (серебряные оставьте пока). Вы должны удалить восемь одинаковых винтов к этому моменту.

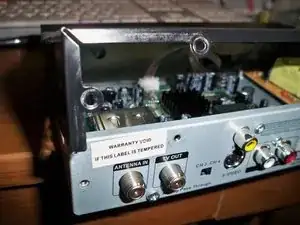

Поднимите верхнюю крышку вверх и к себе одновременно. Это не должно требовать много усилий.

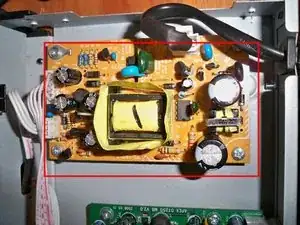

Найдите плату питания внутри конвертера.

Обведена красным на картинке.

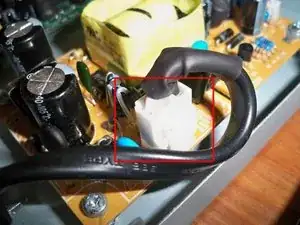

Удалите этот разъем.

Вам нужно будет надавить на замковый рычаг, чтобы освободить его. Не тяните слишком сильно.

Обведен красным на картинке.

Удалите этот разъем с основной платы. Он не отсоединяется с конца платы питания.

Будьте осторожны.

Обведен красным на картинке.

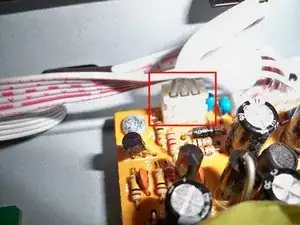

Удалите еще один кабель. Он ведет к панели управления.

Будьте осторожны.

Обведен красным.

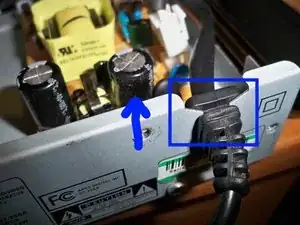

Удалите шнур питания из его слота в корпусе. Это облегчит съем платы питания.

Обведен синим.

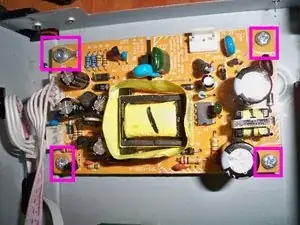

Удалите четыре винта с ведущей головкой, удерживающих плату питания.

Обозначены розовым (фу).

Поднимите плату питания. Будьте осторожны, не касайтесь нижней части платы питания. Даже при отключении она может сохранить заряд.

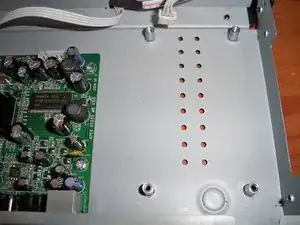

Вот пустое место.
