Замена антенны NFC Nexus Q
Это относительно простый ремонт вашего Nexus Q. Сначала выполните требования для удаления дочерней платы внутреннего купола, чтобы начать.
Шаг 1

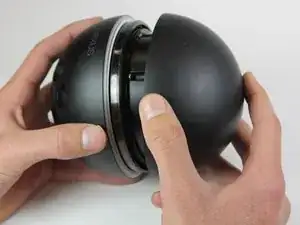

Сожмите и потяните, чтобы снять крышку с Nexus Q.
Шаг 2

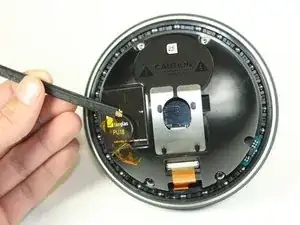

Отключите антенну Dual Band Wi-Fi Taoglas, поддев её лопаткой.

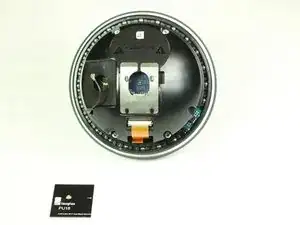

После отключения антенны просто снимите её с внешней стороны внутреннего купола.
Шаг 3

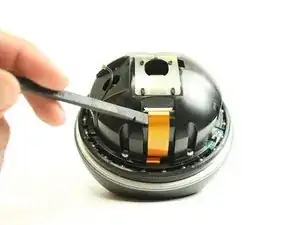

Освободите ZIF-разъем, поддев его лопаткой.
Шаг 4

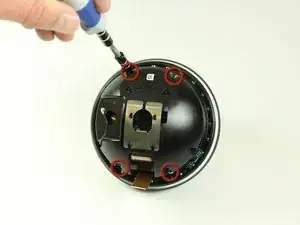

Используйте отвертку Torx T10, чтобы удалить четыре винта длиной 1.3 мм, удерживающих внутренний купол на месте.
Шаг 5

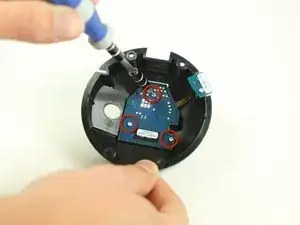

Используйте отвертку Torx T6, чтобы ослабить три винта длиной 0.8 мм, удерживающих дочернюю плату внутреннего купола на месте.
Шаг 6

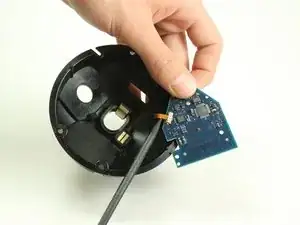

Используйте лопатку, чтобы отключить дочернюю плату от ZIF-разъема.
Шаг 7

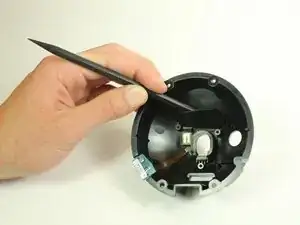

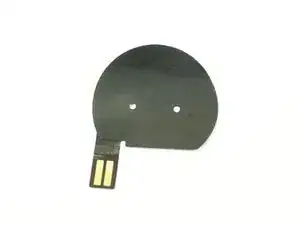

Используйте лопатку, чтобы вытащить антенну NFC.
Антенна имеет два слоя; будьте осторожны, чтобы не отделить два слоя друг от друга.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
