Замена материнской платы Palm Zire m150
В зависимости от диагностики, Palm Zire m150 может потребовать замену материнской платы. Этот гид покажет, как заменить материнскую плату, если это необходимо после выполнения шагов по устранению неполадок.
Шаг 1

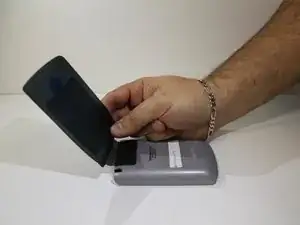

Поднимите крышку на Palm Zire M150.
Для удобства и лучшей видимости мы полностью сняли крышку. Вы можете оставить ее на месте, если хотите.
Если вы хотите ее снять, аккуратно поднимите и потяните горизонтально. Она должна легко снять.
Шаг 2

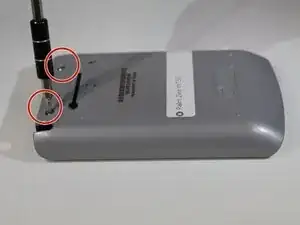

Возьмите отвертку из набора IFixit и используйте биту T6. Открутите два верхних винта 3 мм, которые находятся выше места, где крышка была прикреплена к устройству.
Шаг 3

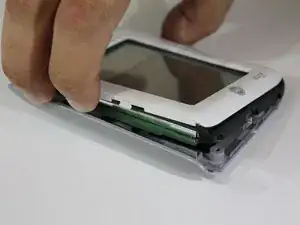

Аккуратно снимите верхнюю крышку устройства, используя обе руки.
Шаг 4

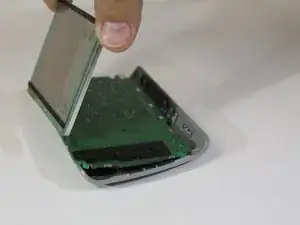

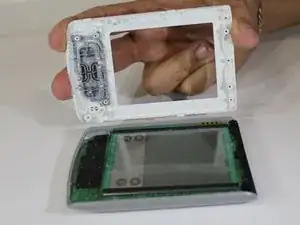

Отсоедините экран от материнской платы.
Будьте осторожны, чтобы не повредить разъем, соединяющий экран с материнской платой.
Шаг 5
Аккуратно снимите батарею, поднимая ее от материнской платы.
Батарея приклеена к материнской плате.
Отсоедините положительные и отрицательные контакты от материнской платы.
Медленно извлеките материнскую плату, поднимая ее вверх и вынимая из корпуса.
Шаг 6
Вставьте НОВУЮ материнскую плату в корпус.

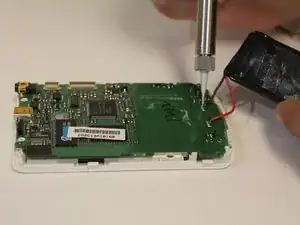

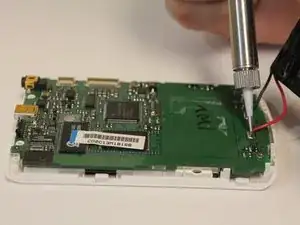

На НОВОЙ материнской плате используйте паяльник, чтобы припаять положительные и отрицательные контакты к новой материнской плате.
Дайтепайке остыть перед сборкой устройства.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
