Замена аккумулятора Garmin Nuvi 680

Найдите антенну на задней части устройства и аккуратно отогните её, чтобы открыть винты под ней.

Удалите два винта длиной 4.42 мм в верхнем левом и верхнем правом углах крышки антенны с помощью отвертки Torx T5

Снимите крышку антенны.

Отложите снятую крышку в безопасное место.

Жёлтый провод подключён к материнской плате. Не отсоединяйте его, пока не закончите разборку устройства.

Найдите зелёную плату антенны в центре корпуса.

Осторожно захватите плату антенны одним или двумя пальцами и вытяните её из середины корпуса.

Вставьте заострённый конец медиатора в самый левый разрез в верхней части корпуса антенны, откуда вы ранее вынули плату.

Когда медиатор вставлен в левую часть разреза в верхней части корпуса антенны, сдвиньте его к правой стороне разреза.

Выдвигайте корпус антенны медленно, иначе вы можете потерять пружину антенны. Пружина находится внутри чёрного пластика, который крепит корпус антенны к устройству.

Выдвиньте корпус антенны из устройства.

Совет при обратной установке: сначала соберите корпус антенны (вставьте антенну обратно в её пластиковую крышку), затем вновь вставьте весь узел в корпус GPS.

Определите узел антенны, который теперь открыт после снятия крышки антенны.

Два винта расположены в верхнем левом и верхнем правом углах узла антенны

Используйте отвертку Torx T5, чтобы удалить винты длиной 10.82 мм из верхнего левого и верхнего правого углов узла антенны.

Найдите верхнюю сторону внешнего корпуса.

С помощью инструмента iFixit для вскрытия аккуратно вставьте плоский конец инструмента в зазор верхней крышки.

Используйте инструмент для вскрытия и руки, чтобы разделить переднюю и заднюю части устройства. Захватите верхнюю и нижнюю стороны рукой, вставляя инструмент в зазор, чтобы осторожно разъединить две половины

Одна сторона передней и задней части внешнего корпуса всё ещё соединена шлейфами.

Используйте медиатор, чтобы отключить жёлтый провод антенны от ZIF-коннектора, подняв коричневый защёлкивающий фиксатор, удерживающий провод.

Снимите антенну.

Не вынимайте шлейфы без подъёма защёлки — шлейф будет повреждён.

Поднимите защёлки на разъёмах шлейфов. У всех шлейфов могут быть защёлки. Самый правый разъём может иметь защёлку, которая откидывается в противоположном направлении по сравнению с остальными.

Осторожно вытяните шлейфы из их разъёмов. Они должны выскользнуть легко.

Пока не разделяйте две половины устройства, иначе кабель питания может быть перерезан.

Аккуратно потяните кабель кнопки включения/выключения строго вверх, чтобы снять его.

Две половины устройства теперь могут быть разделены.

Используйте крестовую отвертку Phillips №1, чтобы снять два винта длиной 6.88 мм, расположенные ближе к центру материнской платы.

Осторожно отделяйте материнскую плату от внешнего корпуса, чтобы не повредить провода динамика и аккумулятора.

Используйте медиатор, чтобы приподнять край материнской платы.

Вставьте его снизу и используйте как рычаг, чтобы постепенно освободить материнскую плату от корпуса.

Осторожно отсоедините кабель аккумулятора. У него красный и чёрный провода.

Потяните его строго вверх и от материнской платы.

Осторожно отсоедините кабель динамика. У него синий и чёрный провода.

Потяните его строго вверх и от материнской платы.

Осторожно поднимите материнскую плату строго вверх и выньте её из внешнего корпуса.

К ней не должно быть присоединено никаких проводов.

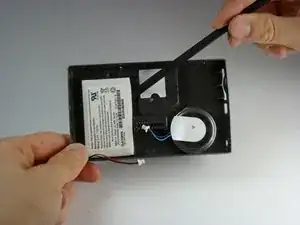

Аккумулятор трудно вынуть, так как он приклеен к корпусу.

Используйте медиатор, чтобы осторожно поддеть аккумулятор и вынуть его из посадочного места.

Удалите аккумулятор.
