Замена аккумулятора Garmin Nuvi 65LM

Поместите устройство на ровную поверхность экраном вниз.

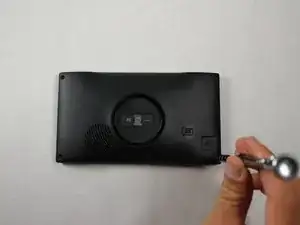

Удалите четыре винта T5 на углах устройства длиной 4,80 мм с помощью отвертки Torx T5.

Существуют шлейфы, которые будут продолжать соединять переднюю и заднюю панели после того, как они будут приподняты.

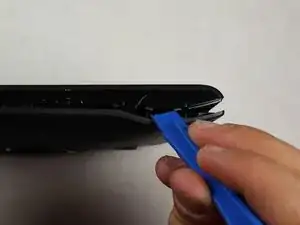

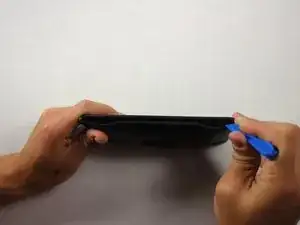

Используйте пластиковый инструмент для открытия, чтобы осторожно приподнять передние и задние панели корпуса. Повторите это в нескольких местах по краю устройства. Вы должны услышать, как зажимы, удерживающие переднюю и заднюю панели вместе, отщелкиваются.

Когда между передними и задними панелями корпуса появится большая щель, используйте руки, чтобы разделить две половинки.

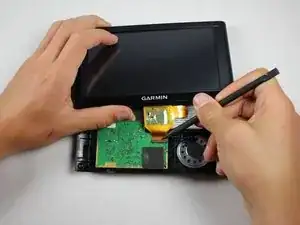

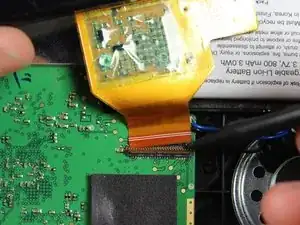

Используйте лопатку, чтобы поднять зажим ZIF, который фиксирует шлейф к материнской плате.

Осторожно отведите переднюю панель и положите её на ровную рабочую поверхность.

Убедитесь, что GPS лежит на ровной поверхности открытой стороной вверх.

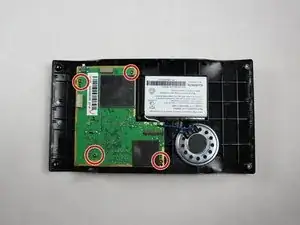

Открутите четыре отмеченных винта длиной 4,00 мм с помощью отвертки Torx T5.

Будьте внимательны и помните, где вы положили винты. Магнитная рабочая подстилка отлично подходит для этой цели.

Осторожно поднимите материнскую плату с пластикового корпуса.

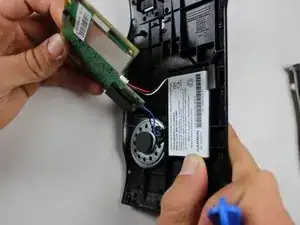

Динамик и аккумулятор все еще соединены с материнской платой, поэтому не тяните материнскую плату полностью от корпуса.

Переверните материнскую плату, чтобы найти разъем, который соединяет аккумулятор с материнской платой.

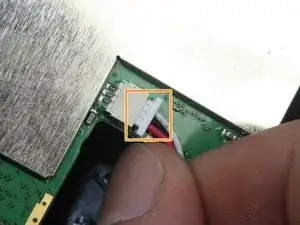

Осторожно отключите разъем, подцепив выступ разъема ногтем. Затем вытяните разъем от соединения.
