Замена материнской платы Garmin Nuvi 65LM

Электроника

Неисправную материнскую плату можно легко заменить, следуя шагам этого руководства. Рекомендуется иметь некоторый опыт пайки перед тем, как приступать к этой замене. Для установки новой материнской платы следуйте шагам этого руководства в обратном порядке.

Шаг 1

Положите устройство на ровную поверхность экраном вниз.

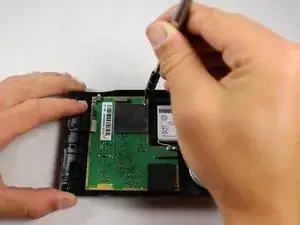

Удалите четыре винта T5 длиной 4,80 мм на углах устройства с помощью отвертки T5 Torx.

Шаг 2

Существует гибкий шлейф, который все еще соединяет переднюю и заднюю панели после их отделения.

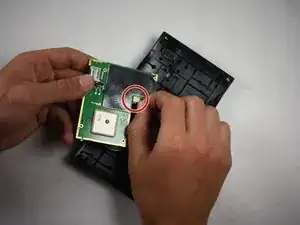

Используйте пластиковую лопатку, чтобы аккуратно оторвать переднюю и заднюю панели корпуса. Повторите это в нескольких местах по краю устройства. Вы должны услышать щелчки, когда фиксирующие детали передней и задней панелей отойдут друг от друга.

Когда между передней и задней панелями появится большая щель, используйте руки, чтобы отделить две половины.

Шаг 3

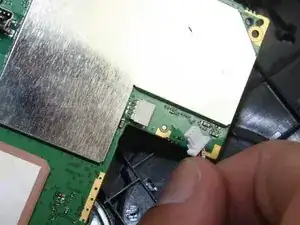

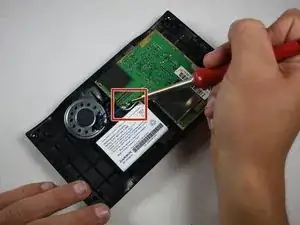

Используйте лопатку, чтобы отжать язычок ZIF-разъема, который удерживает шлейф на материнской плате.

Аккуратно отстяните переднюю панель и положите ее на рабочую поверхность.

Шаг 4

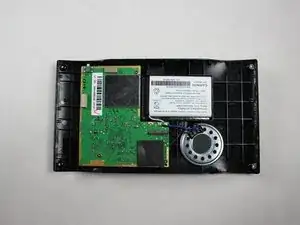

Убедитесь, что GPS лежит на ровной поверхности с открытой стороной к вам, так чтобы материнская плата была обращена к вам.

Шаг 5

Этот шаг требует пайки. Если вы новичок в пайке, обратитесь к разделу «Пайка» на странице навыков устройств iFixit для получения полезной информации о пайке.

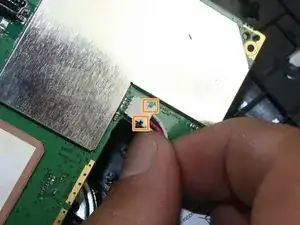

Отсоедините провода динамика, отпаивая их от клемм на материнской плате.

Подключите станцию пайки и дайте ей как минимум 5 минут для разогрева.

Паяльник и расплавленный припой очень горячие и могут обжечь вас!

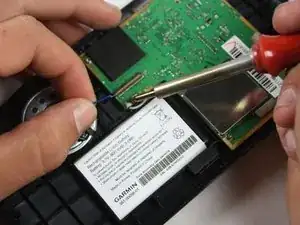

Прикоснитесь концом паяльника к каждой клемме, пока припой не начнет плавиться.

Как только припой расплавится, аккуратно потяните провод от его соединения с клеммой своими руками.
