Замена материнской платы iHome iBT16
Данное руководство поможет вам удалить и заменить основную печатную плату в iBT16. Этот компонент содержит все функциональные элементы устройства, и могут возникнуть проблемы, если отдельные незначительные компоненты или электрические соединения между компонентами на плате выйдут из строя. Замена материнской платы часто является более практичной, чем проведение глубокого диагноза и замена проблемного компонента.
Шаг 1
Убедитесь, что устройство перевернуто для правильной ориентации
Используя отвертку Philips #00, открутите и удалите четыре черные винта длиной 9 мм на основании устройства.
Убедитесь, что вы храните эти винты в безопасном месте, чтобы не потерять их
Шаг 2
Используя пластиковый инструмент для открытия, вставьте его в щель между основанием и основной частью устройства
Используя движение тележки, нажмите на инструмент, поднимая основание
Вам потребуется использовать пальцы, чтобы поднять основание с основной части устройства
Материнская плата находится непосредственно под основанием
Шаг 3
Подключите заземляющий ремешок к заземлению и наденьте его на запястье.

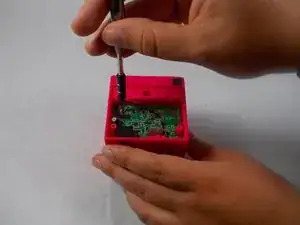

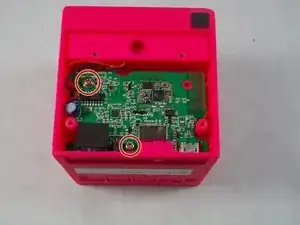

Открутите два серебряных винта Phillips длиной 10 мм, удерживающие материнскую плату на внутренней стороне устройства.

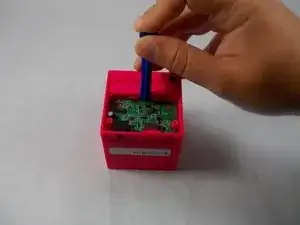

Используйте пластиковый инструмент для открытия, чтобы поддеть материнскую плату из корпуса устройства.
Шаг 4
Если вы не знакомы с пайкой и распайкой компонентов, посмотрите руководство по навыкам пайки.

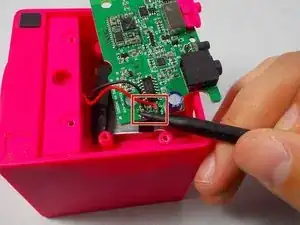

Отпаяйте красные и черные провода, соединяющие динамик с материнской платой.
Переверните материнскую плату.

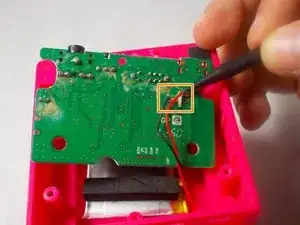

Отпаяйте красные и черные провода, соединяющие аккумулятор с материнской платой.
При сборке устройства обязательно подключите динамик и аккумулятор с правильной полярностью.
Шаг 5

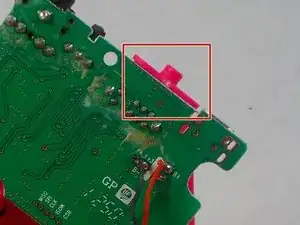

Снимите пластиковую крышку с привода переключателя питания на материнской плате.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
