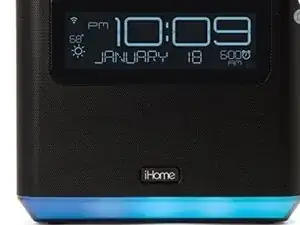

Замена динамиков iHome iAVS16

Удалите четыре винта Phillips #0, длиной 1,7 мм, расположенные на нижней части устройства.

Поднимите нижнюю часть корпуса устройства.

Аккуратно поднимайте нижнюю часть корпуса, чтобы не повредить подключенный лентовый кабель.

Удалите два винта Phillips #0, длиной 1,7 мм, которые фиксируют белую панель на внутренней стороне нижней части устройства.

Используя инструмент iFixit для вскрытия на стороне без черного клея, аккуратно приподнимите белую панель.

Слишком резкое поднятие может повредить все ещё подключенный лентовый кабель.

С помощью пинцета поднимите черную защёлку, удерживающую лентовый кабель.

Аккуратно вытащите лентовый кабель из разъёма, оттягивая его назад.

Удалите два винта Phillips #0, длиной 1,7 мм, фиксирующие плату питания.

Аккуратно переверните плату.

Снимите красный разъём с его гнезда с помощью пинцета.

Вставьте инструмент iFixit в уплотнение передней крышки и подденьте её. Повторите для обеих сторон.

Далее снимите переднюю крышку устройства вручную.

Удалите четыре винта Phillips #0, длиной 1,7 мм, фиксирующие ЖК-дисплей на передней части устройства.

Аккуратно переверните ЖК-дисплей, чтобы получить доступ к лентовому кабелю, который его подключает.

Поднимите черную защёлку, удерживающую кабель, и аккуратно извлеките кабель из разъёма.

Откиньте заднюю часть корпуса, закрывающую материнскую плату.

С помощью пинцета отсоедините белый, красный и синий разъёмы от материнской платы, выдернув каждый из них.

Аккуратно отсоедините лентовый кабель, следя за тем, чтобы его не порвать.

Используя инструмент iFixit, нажмите на защёлку под верхней частью устройства, чтобы создать зазор.

Иногда верхняя крышка легко отщёлкивается, иногда — нет. Возможно, потребуется удерживать защёлку поднятой, пока Вы вставляете инструмент iFixit под верхнее уплотнение.

Вставьте инструмент iFixit в зазор и проведите им по краю, чтобы снять верхнюю крышку.

Снимите верхнюю крышку устройства.

Удалите пять винтов Phillips #0, длиной 1,7 мм, на верхней части устройства.

С помощью пинцета снимите Wi‑Fi антенну.

Вы можете полностью извлечь материнскую плату для удобного доступа к Wi‑Fi модулю и антенне. Пожалуйста, обратитесь к руководству по материнской плате для инструкций.

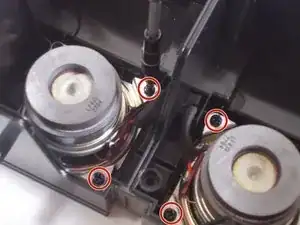

Удалите четыре винта Phillips на задней стороне передней половины корпуса, фиксирующие динамики.

Динамики магнитные, поэтому при удалении винтов это может оказаться сложным.

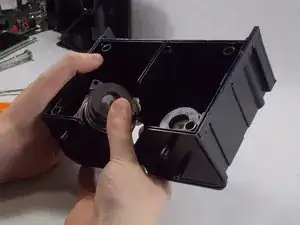

Выдавите динамики из задней части корпуса.

Соберите устройство обратно.
