Замена антенны Wi-Fi в iHome iAVS16

Электроника

Вас интересует улучшение приёма Wi-Fi на устройстве iHome iAVS16? В этом руководстве показано, как разобрать iHome iAVS16, чтобы получить доступ к антенне Wi-Fi и заменить её.

Устройство iHome iAVS16 — это часы и аудиосистема с функцией Amazon Alexa. Оно использует модуль Wi-Fi Link Play A31 для воспроизведения аудио по беспроводному подключению к Интернету. Замена прикреплённой антенны может помочь улучшить приём сигнала Wi-Fi.

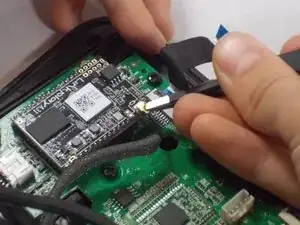

Для лучшего доступа к чипу Wi-Fi можно снять материнскую плату. В этом случае воспользуйтесь руководством по снятию материнской платы.

Перед началом работы полностью выключите устройство и отключите его от источника питания.

Шаг 1

Выкрутите четыре винта Phillips #0 длиной 1,7 мм, расположенные в нижней части устройства.

Поднимите нижнюю часть корпуса.

Осторожно поднимайте нижнюю часть, чтобы не повредить шлейф, соединяющий её.

Шаг 2

Выкрутите два винта Phillips #0 длиной 1,7 мм, фиксирующих белую переднюю панель изнутри нижней части корпуса.

С помощью инструмента для вскрытия iFixit приподнимите белую переднюю панель с той стороны, где нет чёрного клеевого слоя.

Быстрое поднимание может повредить прикреплённый шлейф.

Шаг 3

Используя пинцет, приподнимите чёрную защёлку, удерживающую шлейф.

Осторожно потяните шлейф и извлеките его из разъёма.

Шаг 4

Выкрутите два винта Phillips #0 длиной 1,7 мм, которые крепят плату питания.

Осторожно переверните плату.

Извлеките красный разъём из его гнезда с помощью пинцета.

Шаг 5

Вставьте инструмент для вскрытия iFixit в прорезь на передней части корпуса и разведите её. Повторите также с другой стороны.

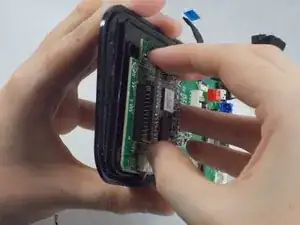

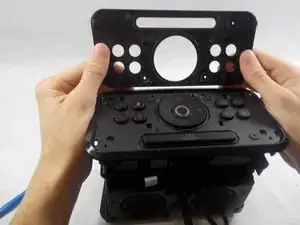

Далее вручную аккуратно снимите переднюю часть корпуса с устройства.

Шаг 6

Выкрутите четыре винта Phillips #0 длиной 1,7 мм, крепящих ЖК-дисплей к передней части устройства.

Шаг 7

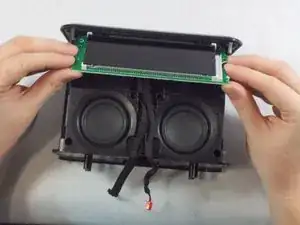

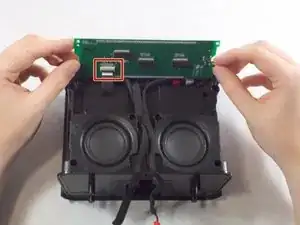

Осторожно переверните ЖК-дисплей, чтобы открыть шлейф, соединяющий его.

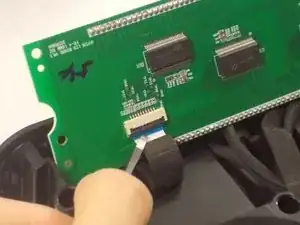

Приподнимите чёрную защёлку, удерживающую шлейф, и осторожно извлеките шлейф из разъёма.

Шаг 8

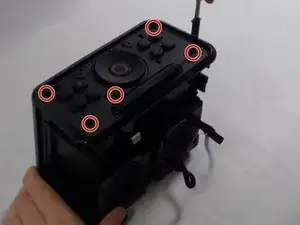

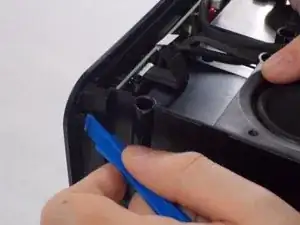

С помощью инструмента для вскрытия iFixit нажмите на защёлку под верхней частью устройства, чтобы образовался зазор.

Иногда верхняя часть легко снимается, а иногда нет. Вам может потребоваться удерживать защёлку в поднятом положении, одновременно вводя инструмент для вскрытия iFixit под верхний бортик.

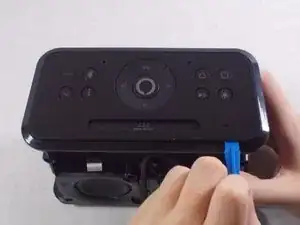

Вставьте инструмент для вскрытия iFixit в зазор и сдвиньте его вдоль, чтобы снять верхнюю часть корпуса.
