Замена динамиков Craig CD681

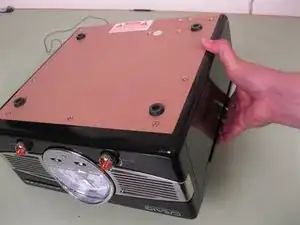

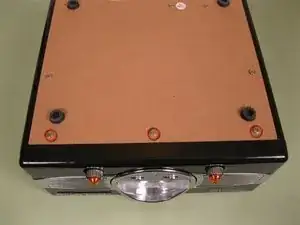

Переверните радиоприёмник нижней частью вверх, держите крышку вертушки.

Снимите три винта 6 мм на дне ближе к передней части радиоприёмника.

Поставьте радиоприёмник в нормальное положение.

При переворачивании не забывайте держать крышку вертушки.

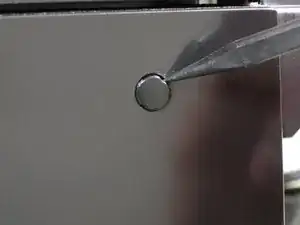

С помощью лопатки снимите пластиковые заглушки винтов с обеих сторон.

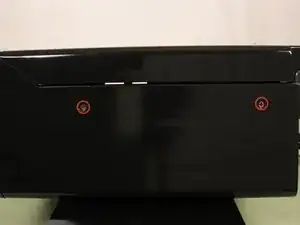

Снимите по два винта 8 мм с каждой стороны радиоприёмника.

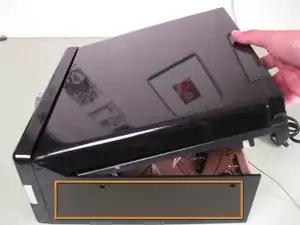

Осторожно приподнимите заднюю часть вертушки, одновременно отводя её назад.

Не поднимайте слишком высоко. Внутри находятся кабели, подключённые к вертушке.

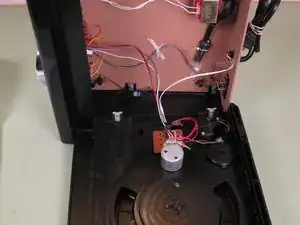

Поставьте весь радиоприёмник на правый бок и опустите вертушку. Оранжевый прямоугольник указывает, какая сторона является правой.

Размотайте чёрный ремешок, обёрнутый вокруг кабелей, подключённых к вертушке.

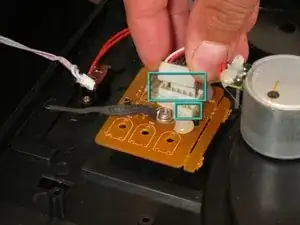

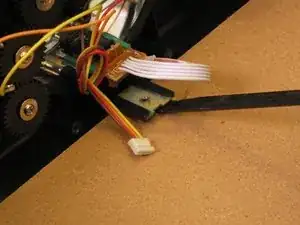

Отсоедините два пластиковых разъёма, подключённых к плате на вертушке.

Пластиковые разъёмы называются Molex.

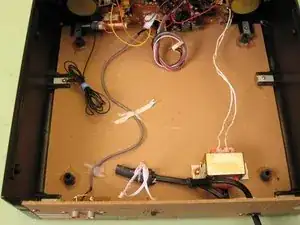

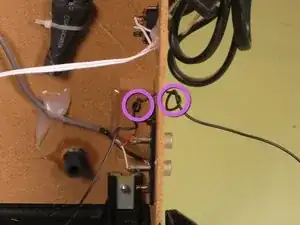

Развяжите два узла, фиксирующие антеннный кабель, и подтяните кабель внутрь корпуса радиоприёмника.

Сейчас хорошее время, чтобы смотать отключённые кабели. Это поможет держать их в стороне при работе с остальной частью радиоприёмника.

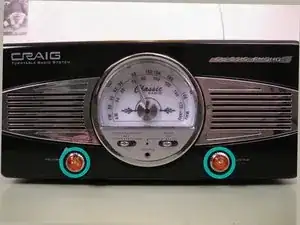

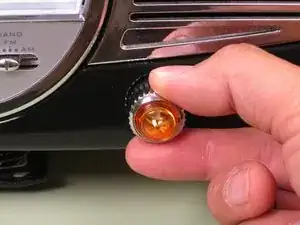

Плотно захватите ручки большим и указательным пальцами и вытащите их наружу.

Поставьте радиоприёмник лицевой частью вниз и верхней частью, обращённой к вам.

Снимите семь винтов 6 мм, удерживающих поперечную планку.

Винт, отмеченный жёлтым, немного отличается от остальных. Длина та же, но шаг резьбы мельче. Убедитесь, что он возвращается в то же место.

Поставьте радиоприёмник в нормальное положение и поверните его лицевой стороной влево.

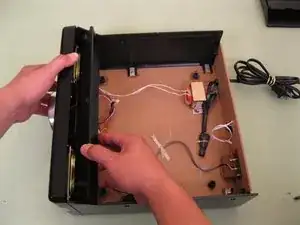

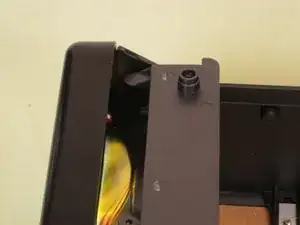

Уверенно потяните верхнюю часть передней панели радиоприёмника от корпуса. Другой рукой поверните поперечную планку по часовой стрелке на 90 градусов.

Когда поперечная планка освободится, вы сможете вынуть её.

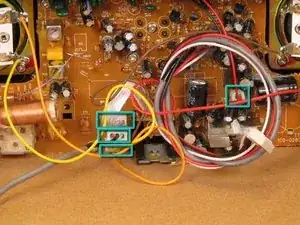

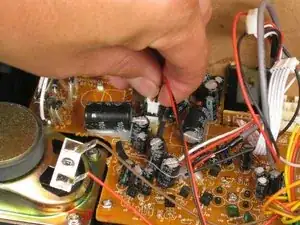

Отсоедините четыре разъёма Molex для динамиков, гнезда наушников, линейного выхода и подсветки.

Трудно увидеть все винты платы с одного ракурса. Эта серия фотографий начинается в верхней центральной части и движется по часовой стрелке вокруг платы.

Винты отмечаются только при их первом незакрытом появлении.

Винт в чёрном квадратике не является частью основной платы и не должен сниматься.

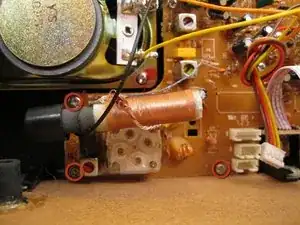

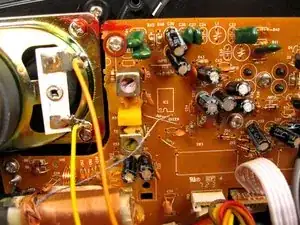

Снимите десять винтов 4 мм, удерживающих плату на месте.

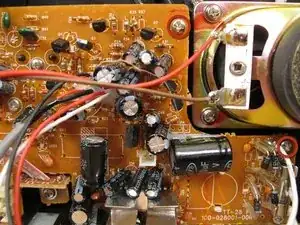

Продолжайте снимать винты платы.

С двух сторон поместите по два пальца между платой и передней панелью радиоприёмника.

Аккуратно потяните плату прямо назад, осторожно, чтобы не сломать стойки под регуляторы громкости и настройки с противоположной стороны платы.

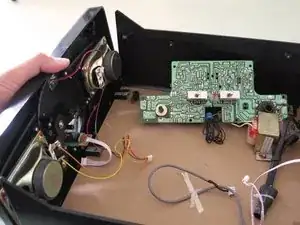

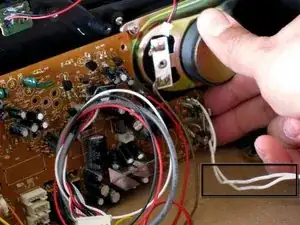

Два белых кабеля припаяны к плате и силовому трансформатору в задней части радиоприёмника. После снятия плату следует разместить в стороне внутри корпуса радиоприёмника.

Плоским концом лопатки соскоблите клей между крепёжными лапками и дном радиоприёмника.

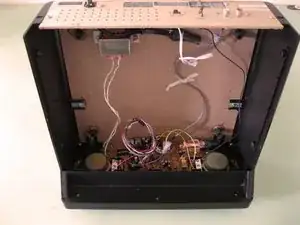

Осторожно отведите переднюю панель радиоприёмника.

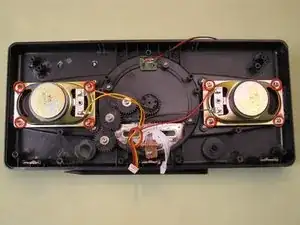

Наконец-то вы дошли до цели. Снимите восемь винтов 6 мм, удерживающих динамики.

Динамики не приклеены, но для их извлечения может потребоваться небольшая дополнительная сила.

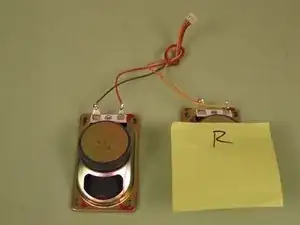

Также имеет смысл пометить динамики, чтобы при обратной сборке поставить их на правильные стороны.
