Замена мотора Jensen JTA-230
Проигрыватель может воспроизводить музыку благодаря различным механизмам. Контакт иглы с вращающейся пластинкой создает вибрации, которые затем преобразуются в электрические сигналы, а после — в звук. Все это зависит от мотора. Без мотора пластинка не может вращаться. Поэтому замена необходима, если мотор выходит из строя. Проигрыватель Jensen 230 оснащен 9/12 В постоянного тока. Он расположен внутри проигрывателя. Снятие мотора довольно просто, однако потребуется дополнительная пайка для полной замены мотора.
Шаг 1

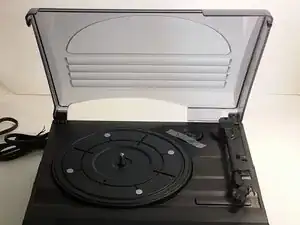

Снимите крышку с проигрывателя.
Шаг 2
Снимите металлическую деталь, удерживающую вращающуюся платформу, с помощью плоскогубцев или другого подобного инструмента.
Осторожно, но уверенно снимите вращающуюся платформу с оси.
Шаг 3
Возьмите заменяемую вращающуюся платформу и надежно прикрепите ее к оси.
Шаг 4
Замените резиновые заглушки.
Шаг 5
Установите крышку на место.
Шаг 6

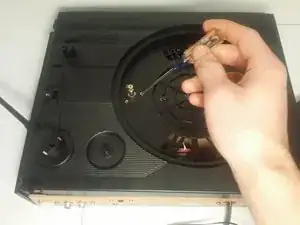

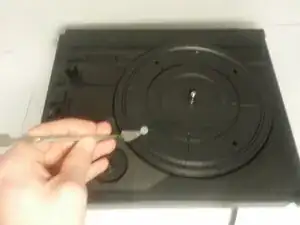

После снятия вращающейся платформы можно увидеть 3 маленьких винта. Удалите 3 винта, которые удерживают мотор на месте.

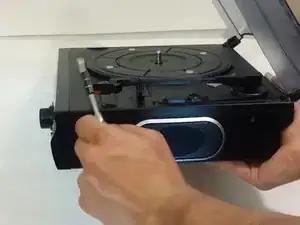

С правой и левой стороны находятся по 3 винта, открутите каждый из них.
Шаг 7

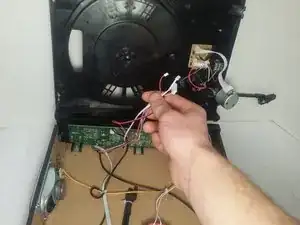

Осторожно поднимите верхнюю часть по сторонам и переверните, чтобы открыть доступ к схемотехнике.
Чтобы полностью снять верхнюю часть, удалите каждое электрическое соединение с помощью пинцета. Их 3, каждое соединено с динамиками.
Шаг 8
Снимите мотор с проигрывателя.
Используя паяльник, удалите мотор из схемы.
Замените мотор на новый.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
