Замена рычага проигрывателя Heyday Suitcase

Следуйте этому руководству по ремонту, если вам нужно заменить рычаг проигрывателя Heyday Suitcase.

Если тонарма не поднимается и не опускается, вероятно, рычаг нужно заменить.

Перед тем как начать ремонт, выключите проигрыватель и отключите шнур питания.

Шаг 1

Используйте отвертку Phillips #2, чтобы удалить четыре винта на каждом углу основания.

Используйте металлическую лопатку, чтобы отогнуть основание от корпуса.

Будьте осторожны с проводами и схемой, расположенными под ручкой и рычагом. Не тяните и не дергайте основание.

Отсоедините провода от платы.

Сделайте фотографию заранее, чтобы проще было собрать всё обратно во время сборки.

Снимите основание.

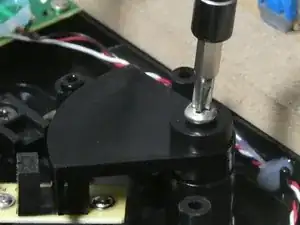

Используйте отвертку Phillips #2, чтобы удалить винт, крепящий пластину, закрывающую рычаг.

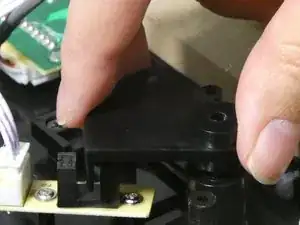

Снимите пластину, закрывающую доступ к рычагу.

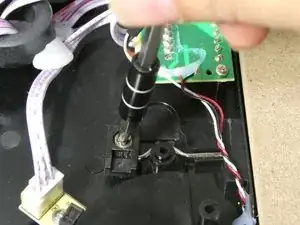

Используйте отвертку Phillips #1, чтобы снять пластину, крепящую рычаг.

Вытяните рычаг из передней части устройства.

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
