Замена мотора проигрывателя Heyday Suitcase
Если необходимо заменить мотор Вашего проигрывателя Heyday Suitcase, следуйте этому руководству.
Если пластинка не вращается при включённом и подключённом устройстве, это может быть вызвано повреждением или неисправностью мотора, требующей замены.
Перед началом ремонта убедитесь, что устройство выключено и отсоединено от сетевого кабеля.
Шаг 1
Отстегните передние защёлки и откройте крышку чемоданчика проигрывателя.

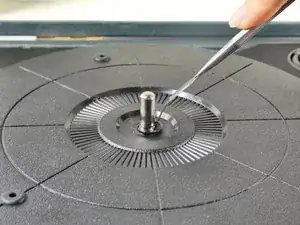

С помощью изогнутых пинцетов или пластиковой лопатки подденьте вал шпинделя из шпинделя.
Будьте осторожны, вал шпинделя может выскочить в неожиданном направлении.
Шаг 2

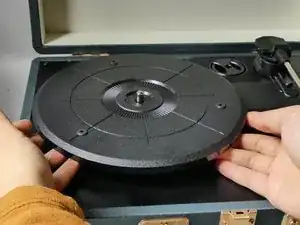

Двумя руками аккуратно поднимите тарелку вверх и снимите её с проигрывателя.
Шаг 3

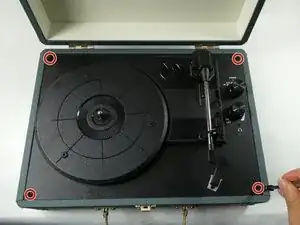

Отвинтите четыре винта в каждом углу основания крестовой отвёрткой Phillips #2.
Шаг 4

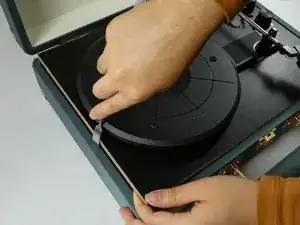

Используйте металлическую лопаточку, чтобы поддеть плату основания и снять её с корпуса.
Осторожно обращайтесь с проводами и платой, расположенными под ручкой и рычагом. Не тяните и не дергайте плату основания.
Шаг 5

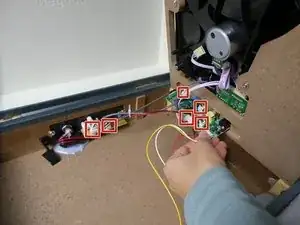

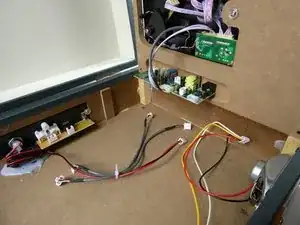

Отключите провода от печатной платы.
Сделайте фотографию до отключения, чтобы облегчить правильное подключение при сборке.
Снимите плату основания.
Шаг 6

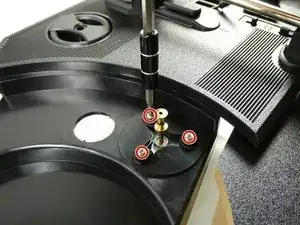

Отвинтите винты, фиксирующие мотор на плате основания, крестовой отвёрткой Phillips #1.
Мотор расположен под тарелкой.
Шаг 7
Переверните плату основания.
Отключите кабель, соединяющий мотор с платой основания.
Снимите мотор.
Заключение
Для сборки устройства выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
