Замена платы интерфейса управления Zenbre SoundBank Z3

Отключите питание SoundBank Z3.

Переверните устройство.

Отклейте силиконовые ножки, чтобы снять их.

Для повторной установки ножек дополнительный клей не требуется, если не касаться липкой стороны.

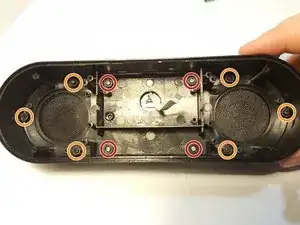

Снимите восемь крестовых винтов 11 мм с нижней части устройства.

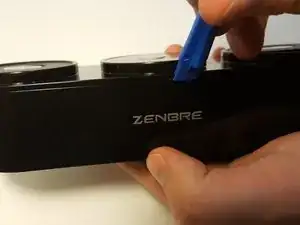

С помощью инструмента для вскрытия iFixit снимите нижнюю панель динамика.

Снимите четыре серебристых крестовых винта 4,5 мм, фиксирующие пластиковую панель, закрывающую материнскую плату.

Снимите пластиковую панель.

Извлеките аккумулятор из держателя. В первый раз это может быть трудно.

Используйте лопатку между аккумулятором и стенкой динамика, чтобы освободить его от прилегающих деталей.

Если аккумулятор проколот, протекает или вздут/припух, он может представлять опасность и должен быть утилизирован правильно.

Снимите вручную плотно прилегающую пену из слота.

Разверните и удалите пену с проводов.

При сборке пену можно снова обернуть, если при обращении с ней соблюдать осторожность.

С помощью паяльника снимите выводы, отделив аккумулятор от материнской платы.

Следуйте этому руководству, чтобы помочь себе при снятии проводов с материнской платы, если вы не знакомы с пайкой.

Снимите три винта, крепящие динамик.

Будьте осторожны, чтобы не вырвать динамик при выкручивании винтов.

Отпаивайте соединения динамика от материнской платы. Для помощи с выпаиванием следуйте этому руководству How To Solder.

Снимите динамик с материнской платы.

Снимите кольцо динамика.

Будьте осторожны, чтобы не удалить другие компоненты в динамике.

Повторите шаги 5–7 для второго динамика.

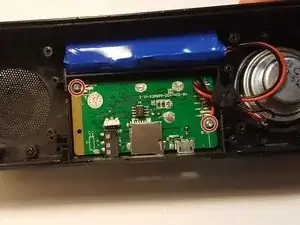

Снимите два серебристых крестовых винта 4,5 мм, удерживающие материнскую плату.

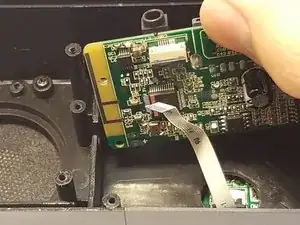

Обратите внимание на ленточный кабель, который соединяет материнскую плату с интерфейсом управления. Будьте осторожны при снятии материнской платы, так как он легко рвется.

Поднимите материнскую плату из корпуса.

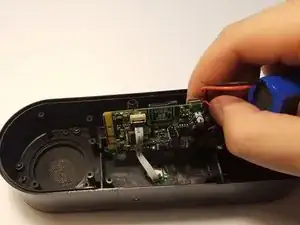

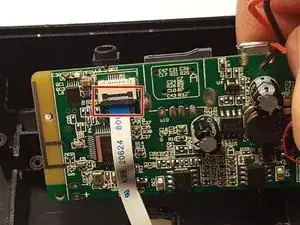

Используйте инструмент для вскрытия iFixit, чтобы поднять разъем ленточного кабеля.

Выпустите ленточный кабель из разъема, сдвинув его наружу.

Снимите четыре серебристых крестовых винта 4,5 мм.

Снимите шесть чёрных крестовых винтов 7 мм.

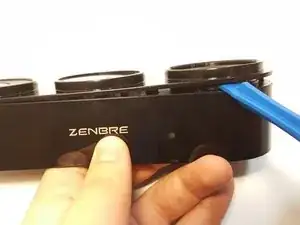

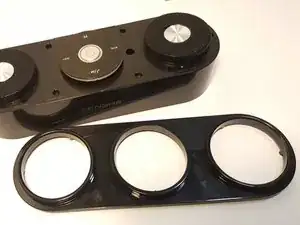

Снимите верхнюю пластиковую крышку, поддев по краям инструментом для вскрытия iFixit.

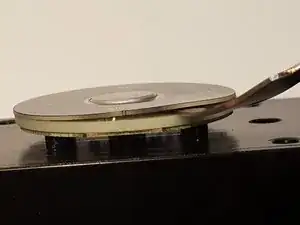

Осторожно снимите круглую чёрную крышку платы, поддев её вверх лопаткой.

При работе с электроникой важно выбирать инструмент, защищённый от электростатического разряда (ESD), чтобы избежать случайного повреждения устройства. Металлическая лопатка подходит для серьёзного поддевания, но по возможности используйте обычную чёрную нейлоновую лопатку или пластиковый инструмент.

Обращайтесь с крышкой аккуратно. Как и с ножками, её можно вернуть на место при аккуратном обращении.

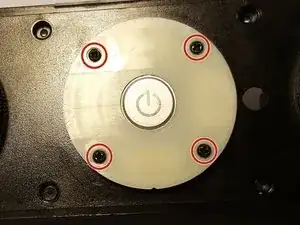

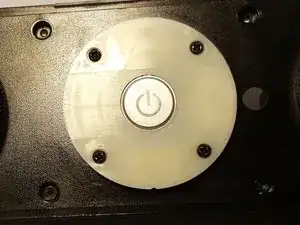

Снимите четыре винта.

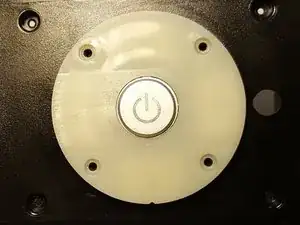

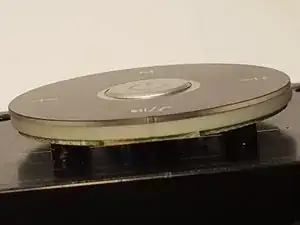

Поднимите и извлеките центральную кнопку питания. Поместите её в безопасное место.

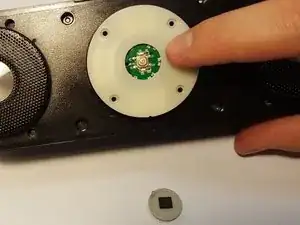

Когда вы поднимете кнопку питания, плата сразу оторвётся. Следите, чтобы не потерять её.

Снимите эти четыре чёрных винта 7 мм.

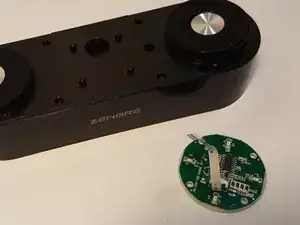

Это освободит плату, которую теперь можно поднять и вынуть из корпуса.

Если вы хотите снять ленточный кабель здесь, используйте тот же метод, который применялся ранее для снятия ленточного кабеля с материнской платы в этом руководстве.
