Замена шестерни проигрывателя Audio-Technica LP60XBT
Иногда шестерня, вращающаяся в проигрывателе Audio-Technica LP60XBT, изнашивается и ломается. Замена шестерни относительно быстра и проста и может сэкономить пользователю значительные средства, избавив от необходимости покупки нового проигрывателя. Успешная замена шестерни помогает уменьшить количество отходов на свалках; при захоронении проигрыватели могут выделять химические вещества, токсичные для человека.
Шаг 1

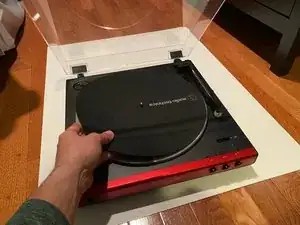

Снимите фетровую прокладку и отложите её в сторону.
Шаг 2

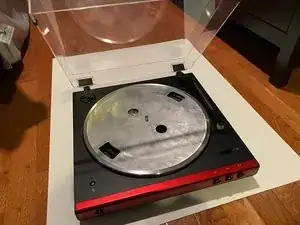

Поверните шкив так, чтобы латунный моторный шкив был виден через одно из двух внешних отверстий в шкиве.
Если приводной ремень зацеплён за моторный шкив, снимите его с шкива.
При сборке не забудьте надеть новый приводной ремень на моторный шкив.
Шаг 3

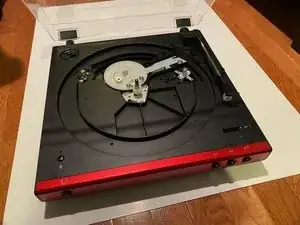

Снимите тарелку, захватив её за два внутренних отверстия и подняв вверх.
Если приводной ремень снят и тонарм надежно отведён в сторону, при необходимости можно аккуратно приложить небольшую силу при подъёме тарелки.
Шаг 4

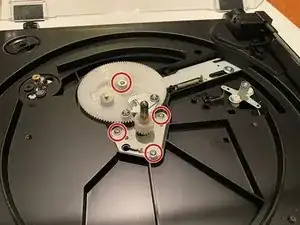

Отвинтите четыре винта, удерживающие шестерни, используя отвертку Phillips #0.
Шаг 5

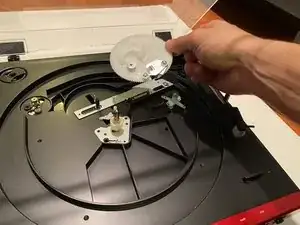

Снимите большую белую шестерню, потянув её вверх.

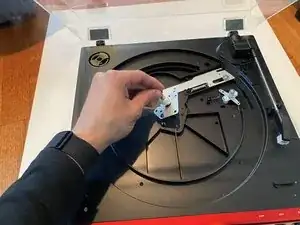

Снимите маленькую белую шестерню и основание, потянув их вверх.
Шаг 6
Вставьте сначала малую запасную шестерню, затем большую запасную шестерню.
При установке маленькой шестерни и основания внимательно проденьте чёрный провод заземления через отверстие в основании.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
