Замена ручки громкости проигрывателя Heyday Suitcase
Если нужно заменить ручку громкости вашего проигрывателя Heyday Suitcase, следуйте этому руководству по ремонту. Если ручка громкости не влияет на уровень звука, вероятно, её нужно заменить.
Перед началом ремонта убедитесь, что проигрыватель выключен и сетевой шнур отключён от розетки.
Это руководство требует пайки, поэтому если вы не знакомы с ней или нуждаетесь в повторении, ознакомьтесь с руководством Как паять и распаивать соединения. Будьте осторожны при пайке: паяльник очень горячий и может обжечь кожу и другие предметы.
Шаг 1
Используйте крестовую отвертку #2, чтобы открутить четыре винта в каждом углу основания.
Шаг 2
Используйте металлическую лопатку, чтобы отжать основание от корпуса.
Будьте осторожны с проводами и платой, расположенными под ручкой и рычажком. Не тяните и не дергайте основание.
Шаг 3
Отсоедините провода от печатной платы.
Сделайте фотографию заранее — так будет проще вернуть всё на место при сборке.
Снимите основание.
Шаг 4

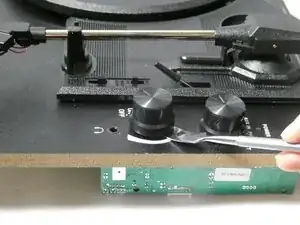

Используйте металлическую лопатку, чтобы отжать ручку громкости от основания.
Шаг 5

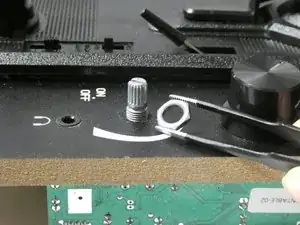

Используйте пальцы, чтобы открутить гайку, фиксирующую ручку громкости.
Шаг 6

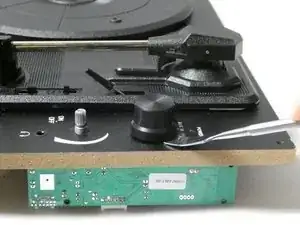

Используйте металлическую лопатку, чтобы отжать ручку питания от основания.
Шаг 7

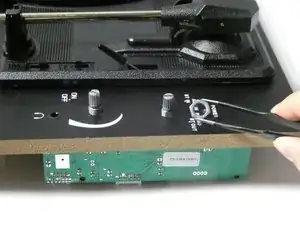

Используйте пальцы, чтобы открутить гайку, фиксирующую ручку питания.
Шаг 8
Оттяните плату от основания, чтобы разъединить их.
Шаг 9

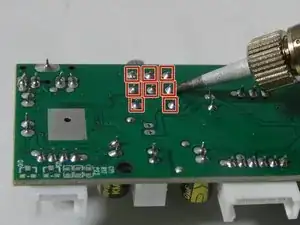

Чтобы освободить ручку громкости, распаяйте восемь паяных соединений.
Обязательно принимайте надлежащие меры безопасности при работе с паяльником. Для обзора ознакомьтесь с руководством Как паять и распаивать соединения.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
