Замена решётки динамика Zenbre SoundBank Z3
Данное руководство можно использовать для извлечения решётки динамика Zenbre SoundBank Z3 с целью её замены на новую. Будут использоваться инструмент Essential Electronics, открывающий инструмент iFixit и набор бит 64-Bit Driver Kit.
Шаг 1
Выключите SoundBank Z3.
Переверните устройство.

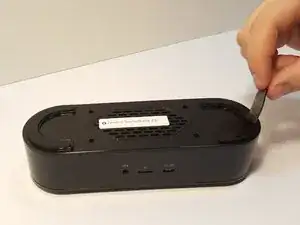

Снимите силиконовые ножки.
Дополнительный клей не нужен для повторной установки ножек, если клейкая сторона не тронута.
Шаг 2

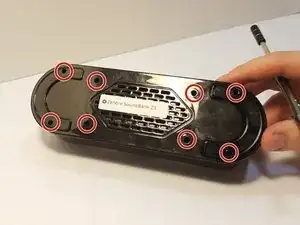

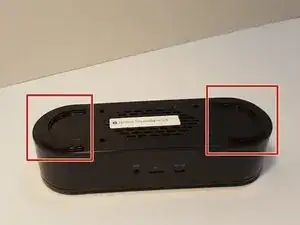

Удалите все восемь винтов Phillips размером 11 мм с дна устройства.
Шаг 3

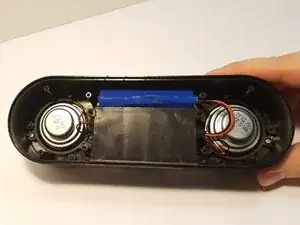

Снимите нижнюю панель динамика, используя открывающий инструмент iFixit.
Шаг 4

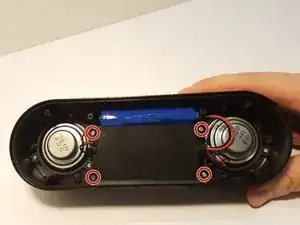

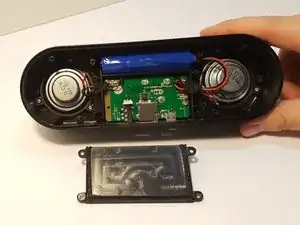

Удалите четыре винта Phillips размером 4.5 мм, которые крепят пластиковую панель, закрывающую материнскую плату.
Снимите пластиковую панель.
Шаг 5

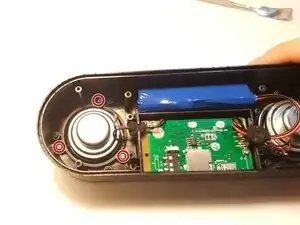

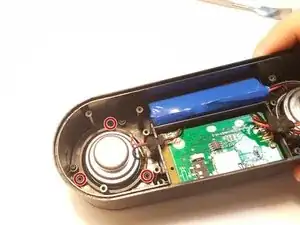

Удалите три винта Phillips из пластикового кольца, которое удерживает динамик на месте.
Будьте осторожны, чтобы не выдернуть динамик при извлечении винтов.
Аналогичные действия можно выполнить с другой стороны динамика.
Шаг 6

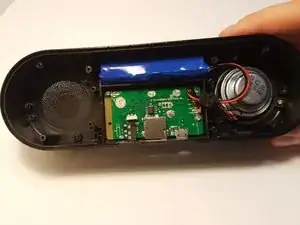

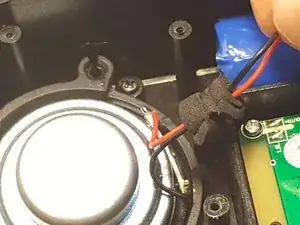

Сначала снимите динамик с материнской платы, затем удалите кольцо, которое удерживало динамик на месте.
Это соединения, которые нужно будет припаять. Следуйте этой ссылке, чтобы помочь вам удалить провода с материнской платы.
Шаг 7

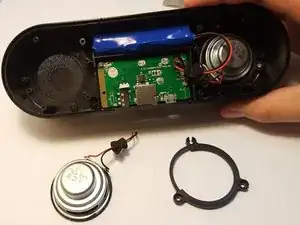

С удалённым пластиковым кольцом динамик должен легко выскользнуть.
Будьте осторожны, чтобы не удалить другие компоненты динамика.
Это откроет доступ к решётке динамика.
Шаг 8

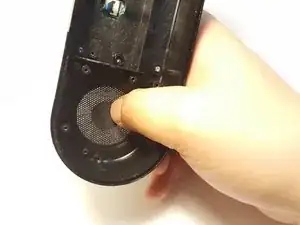

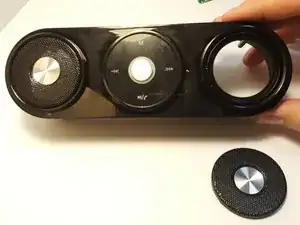

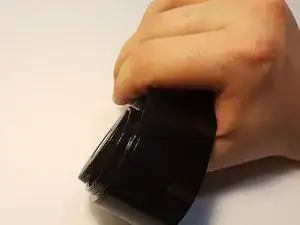

Теперь, когда динамик снят, пластиковая решётка должна быть видна.
С небольшим усилием её можно вытолкнуть.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
