Замена материнской платы Zenbre SoundBank Z3
Это руководство содержит пошаговый подробный метод для замены материнской платы в вашей колонке Zenbre SoundBank Z3. К сожалению, аккумулятор припаян к материнской плате проводами, поэтому эта замена будет немного сложнее, чем обычная замена аккумулятора.
Шаг 1
Выключите SoundBank Z3.
Переверните устройство.
Отклейте силиконовые ножки, чтобы снять их.
Дополнительный клей не требуется для повторного приклеивания ножек, если не прикасаться к липкой стороне.
Шаг 2
Снимите все восемь винтов Phillips длиной 11 мм на нижней стороне устройства.
Шаг 3
Снимите нижнюю панель динамика с помощью инструмента iFixit для вскрытия.
Шаг 4

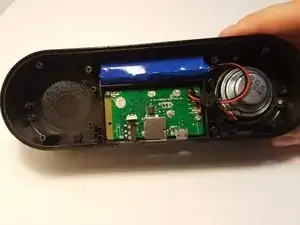

Снимите четыре серебристых винта Phillips 4,5 мм, которые удерживают пластиковую панель, закрывающую материнскую плату.
Снимите пластиковую панель.
Шаг 5
Извлеките аккумулятор из держателя. В первый раз это может быть трудно.
Используйте лопатку между аккумулятором и стенкой динамика, чтобы освободить его от окружения.
Если аккумулятор проколот, течёт или вздут/опух, он может быть опасен и должен быть утилизирован надлежащим образом.
Шаг 6
Снимите вставленную под давлением пену из слота вручную.
Разверните и удалите пену с проводов.
При сборке обратно пену можно снова обернуть, если аккуратно с ней обращаться.
Шаг 7
Используя паяльник, удалите выводы, отделяя аккумулятор от материнской платы.
Следуйте этому руководству, чтобы помочь вам удалить провода с материнской платы, если вы не знакомы с пайкой.
Шаг 8

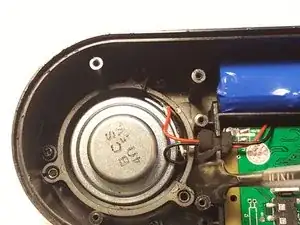

Снимите три винта, которые удерживают динамик.
Будьте осторожны, чтобы не вырвать динамик при выкручивании винтов.
Шаг 9
Отпаивайте контакты динамика от материнской платы. Следуйте этому руководству по пайке для помощи в отпайке.
Шаг 10

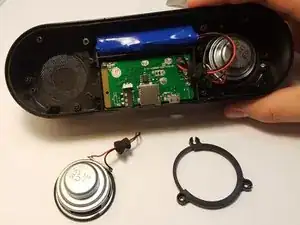

Снимите динамик с материнской платы.
Снимите кольцо динамика.
Будьте осторожны, чтобы не удалить другие компоненты в динамике.
Повторите шаги 5–7 для другого динамика.
Шаг 11

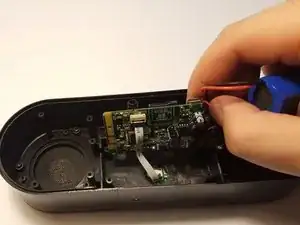

Снимите эти два серебристых винта Philips 4,5 мм, удерживающие материнскую плату.
Материнская плата должна легко подняться из корпуса.
Шаг 12
Вы обнаружите ленточный кабель, соединяющий материнскую плату с платой интерфейса управления.

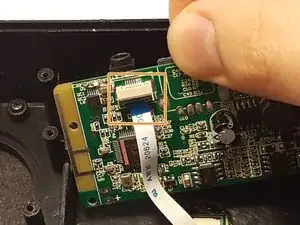

Используя лопатку или пластиковый инструмент для вскрытия, поднимите защёлку ZIF-разъёма ленточного кабеля.
Используйте пластиковый инструмент или тонкий пластиковый инструмент, чтобы открыть зажим.

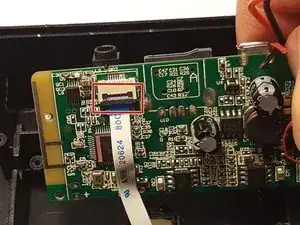

Используя инструмент, попробуйте приподнять зажим в любом из мест, отмеченных синей стрелкой.
Лента должна выпасть; если нет, вы сможете сдвинуть её из зажима.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
