Замена дочерней платы ввода/вывода Google Home Hub 1-го поколения

Электроника

Если ваш Google Home Hub 1-го поколения (GA00515 или GA00516) не включается и вы испробовали все способы устранения неисправностей, вероятно, пришло время заменить зарядный порт, расположенный на дочерней плате ввода/вывода. Если зарядный порт кажется неустойчивым или если контакт для зарядки согнут или отсутствует, то этот гид точно для вас.

Краткое замечание о наименовании устройств:

Google Home Hub 1-го поколения был переименован в 2019 году в "Google Nest Hub", хотя продукт оставался идентичным, что немного затрудняет поиск информации о нужном устройстве. Некоторые ритейлеры поместили наклейки на коробки оригинального Google Home Hub 1-го поколения, чтобы отразить это изменение, как видно на фотографии в начале этой статьи, но многие этого не сделали. Убедитесь, что у вас есть Google Home Hub 1-го поколения или Google Nest Hub (не Google Nest Hub 2-го поколения) перед тем, как продолжить.

Первый в линейке умных колонок Google с дисплеем, Google Home Hub 1-го поколения в основном является неэффективным грузом, если он не включается. Если неисправный зарядный порт оставляет ваш Hub бездействующим, то этот гид его "оживит".

Шаг 1

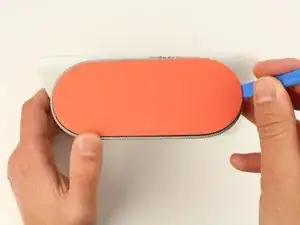

Используя синюю открывалку, обойдите периметр резиновой ножки, поддевая по пути, пока клей не освободится.

Будьте осторожны, чтобы не повредить корпус колонки чрезмерной силой.

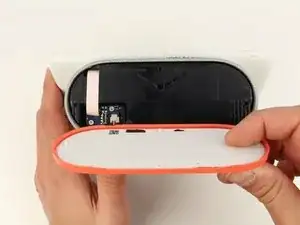

После того как клей сломается, просто снимите резиновую ножку пальцами.

Шаг 2

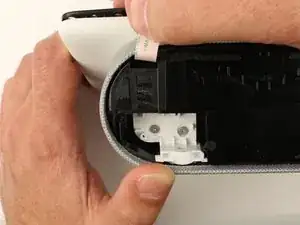

С помощью отвертки T5 открутите 2 серебряных винта длиной 5.4 мм.

Шаг 3

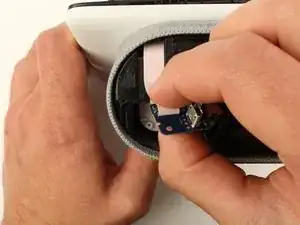

Ухватите ленту дочерней платы ввода/вывода между большим и указательным пальцем, затем аккуратно потяните вверх и к дисплею, чтобы отсоединить ленту.

Шаг 4

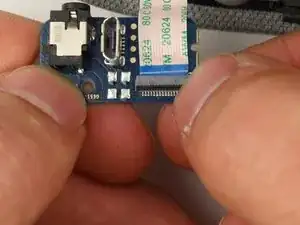

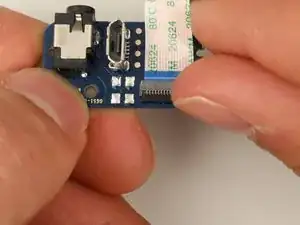

С помощью ногтя или пинцета поднимите зажим на девяносто градусов, чтобы он стал перпендикулярен дочерней плате ввода/вывода.

Шаг 5

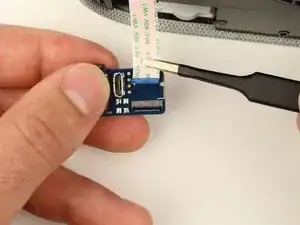

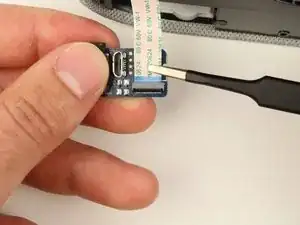

Ухватите ленту рядом с портом круглыми пинцетами и потяните прямо назад, параллельно плате, чтобы отсоединить ленту. Вы также можете использовать пальцы, если не хотите брать пинцеты.
