Замена материнской платы Google Home
В этом руководстве описывается удаление уплотнительного кольца вокруг корпуса, откручивание корпуса и снятие материнской платы с корпуса.
Шаг 1
Слишком быстрое снятие крышки может привести к повреждению соединительного кабеля, который соединяет основание с верхней частью крышки.
Снимите магнитное основание Google Home и отложите его в сторону.

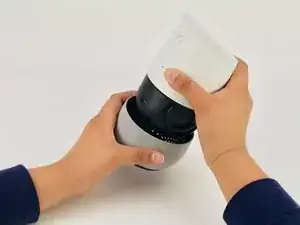

Используя головку отвертки Torx T6, открутите четыре винта Torx размером 1,7 мм, находящиеся глубоко в углублении динамика, чтобы снять крышку.

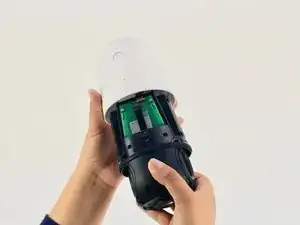

После того как все четыре винта будут откручены, снимите крышку устройства, чтобы открыть капсулу.
Шаг 2

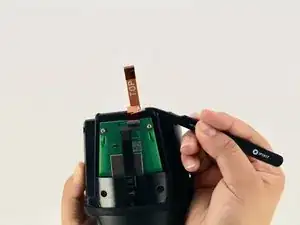

Аккуратно снимите соединительный кабель с помощью пинцета.
Шаг 3

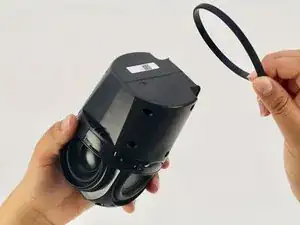

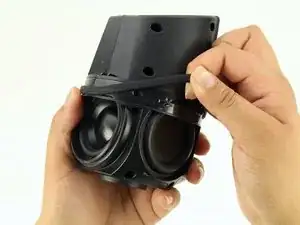

Снимите «уплотнительное кольцо», которое оборачивает устройство и удерживает панель переключателей на месте.
Шаг 4

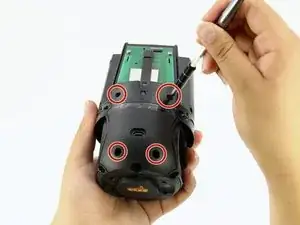

Используя головку отвертки Torx T6, открутите четыре черных винта Torx размером 1,7 мм.

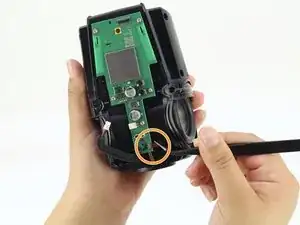

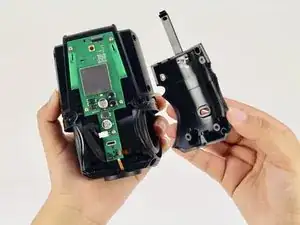

Снимите панель и переключатель кнопки отключения звука. Если все сделано правильно, вы теперь должны увидеть материнскую плату устройства в форме гитары.
Шаг 5

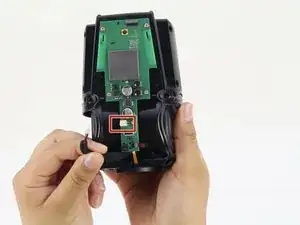

Отключите покрытый поролоном красный и черный кабель, который соединяет материнскую плату со звуковым драйвером, сжимая и тянув за вкладку.
Отключите оранжевый соединительный кабель, который соединяет нижнюю часть устройства с материнской платой, потянув прямо за оранжевую вкладку.
Шаг 6

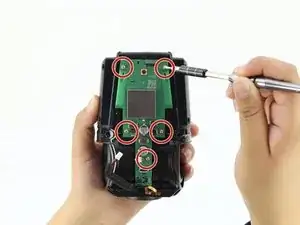

Используя головку отвертки Torx T6, открутите пять серебристых винтов Torx размером 1,7 мм, удерживающих материнскую плату на месте.

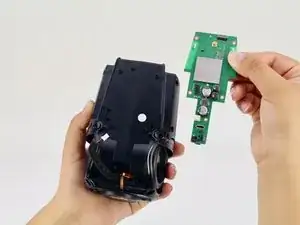

Снимите материнскую плату.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
