Повторная пайка резисторов LIFX BR30

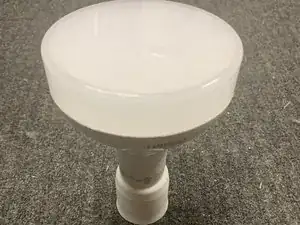

Диффузор крепится к основанию лампы четырьмя пластиковыми защелками, на которые также нанесен силиконовый клей, чтобы предотвратить дребезжание диффузора.

Защелки находятся чуть правее маленьких винтов с крестообразной головкой, которые вы можете увидеть в небольшом пространстве между диффузором и основанием.

Вставьте прочный стержень или аналогичный инструмент, чтобы согнуть пластиковые защелки. Вам нужно будет согнуть как минимум две одновременно, а затем вставить что-то, чтобы удерживать одну сторону открытой, пока вы работаете с другой стороной.

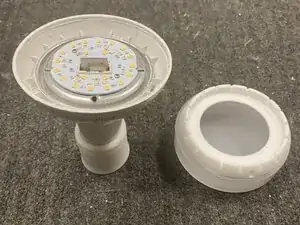

После удаления диффузора снимите резиновую белую силиконовую прокладку (фото 2 и 3) и отложите в сторону.

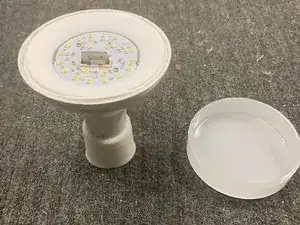

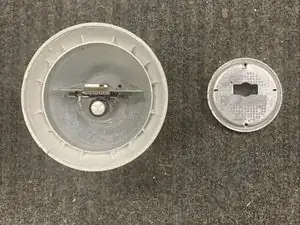

Удаление диффузора открывает доступ к печатной плате LED. Край платы WiFi также можно увидеть с выступающей антенной.

Обратите внимание на силиконовый клей на защелках. Вы, вероятно, не будете заменять его новым клеем, но если решите это сделать, убедитесь, что он подходит для высоких температур.

На печатной плате LED вы можете видеть белые и цветные светодиоды. Плата выполнена из термостойкого алюминиевого материала.

Вокруг края корпуса лампы есть пластиковое удерживающее кольцо, прикрепленное четырьмя винтами с крестообразной головкой. Удалять это для дальнейшей разборки не обязательно.

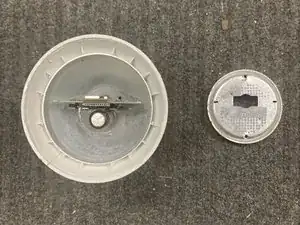

На печатной плате LED есть штырьковый разъем, который соединяется с платой WiFi. Термостойкая клеевая прокладка удерживает плату на металлическом корпусе лампы. Вы можете осторожно поддеть по краю платы, пока клей не отстанет, и разъем не разделится.

На моей лампе плата не была полностью установлена на термопрокладку, что потенциально могло вызвать прерывистые неисправности из-за перегрева.

Серый материал, который затвердел вокруг печатной платы, убирается довольно легко, но я остановился здесь, так как мой свет все еще работает частично, и я не хотел рисковать его дальнейшим повреждением. Когда мы почувствуем больше смелости, я вернусь сюда, чтобы рассказать, как мы удалили серый материал, покрывающий плату и металлические боковины корпуса печатной платы.

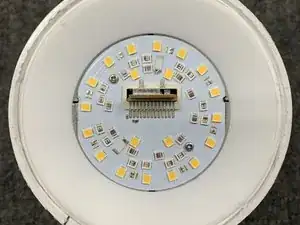

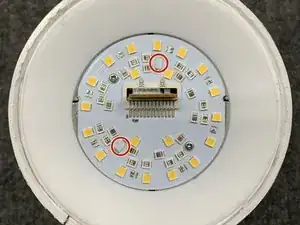

На моей BR30 два резистора, которые, похоже, выходят из строя, см. резисторы, обведенные красным на фото.

Используйте лупу с увеличением 10x, чтобы внимательно рассмотреть резисторы, обведенные красным, концы, ближайшие к центру печатной платы, могут иметь трещины, как показано на крупном планах Шага 2 и Шага 3.

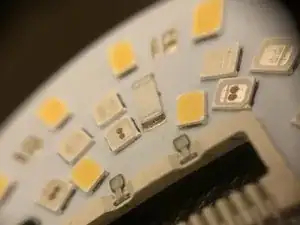

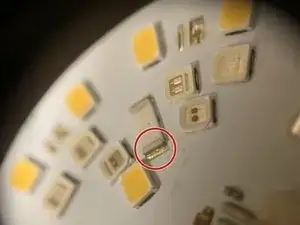

Используйте лупу с увеличением 10x и посмотрите на верхний резистор и его сторону, ближайшую к центру печатной платы.

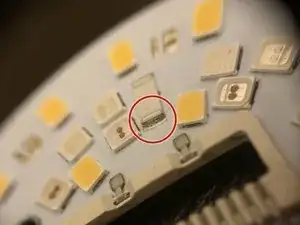

Как показано на фотографиях лупы с увеличением 10x слева, на верхнем резисторе моей BR30 трещина проходит вдоль места пайки.

Используйте лупу с увеличением 10x и посмотрите на нижний резистор и его сторону, ближайшую к центру печатной платы.

Как показано на фотографиях лупы с увеличением 10x слева, на нижнем резисторе моей BR30 трещина проходит вдоль места пайки.

Нанесите флюс на поврежденную область.

Нагрейте паяльник до 340 градусов Цельсия.

Нанесите припой на конец паяльника, предпочтительно подключенного к плоскому лезвию.

Втирайте припой взад-вперед вдоль места пайки и через флюс.

Очистите спиртом и проверьте свою работу.

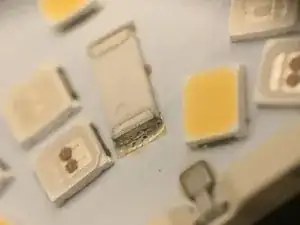

При удаче ваша отремонтированная пайка будет выглядеть как отремонтированные пайки слева.

Обратите внимание, что я не очень хорош в пайке и могу повторно обработать эти места, чтобы попробовать убрать излишки припоя.

Убедитесь, что остатки флюса удалены с помощью ватного тампона, смоченного в изопропиловом спирте с концентрацией >90%.

Следуйте Шагу 1 Руководства по разборке, чтобы собрать BR30 обратно.

Я не использовал клей для повторной установки диффузора, но вы можете рассмотреть возможность этого.
