Замена материнской платы LG BP220

Убедитесь, что устройство отключено от сети, чтобы избежать удара током.

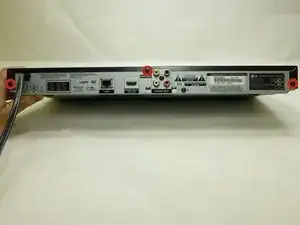

Удалите три чёрных винта с крестообразным шлицем #2, 3/16” с задней панели плеера.

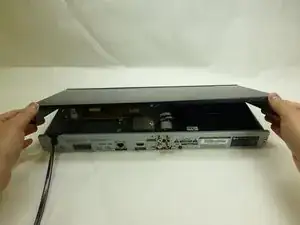

Развернув заднюю панель (аудио/видео разъёмы) к себе, приподнимите часть крышки, расположенную ближе к вам, и потяните, пока она не снимется.

Отожмите защёлки, крепящие переднюю панель к корпусу:

Две защёлки на дисководе

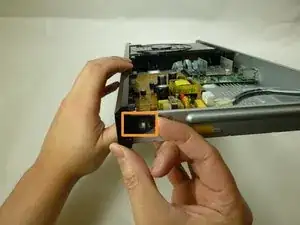

Две защёлки по левому и правому краю плеера

Осторожно обращайтесь с этими защёлками. Они очень хрупкие и легко ломаются.

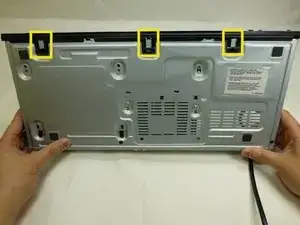

Три защёлки на дне плеера

Оттяните панель от корпуса.

Если панель не снимается сразу, проверьте, не вернулись ли защёлки обратно в запертое положение.

Пальцами аккуратно потяните три плоских ленточных кабеля, чтобы отключить дисковод от зелёной материнской платы.

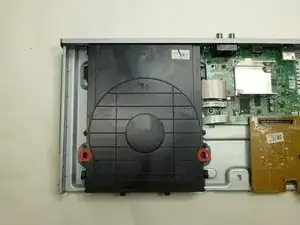

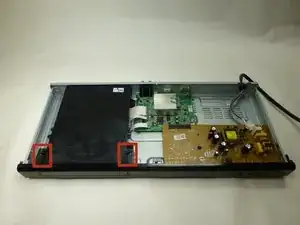

Снимите два чёрных монтажных винта с крестообразным шлицем #2, 3/16” с левой и правой стороны дисковода.

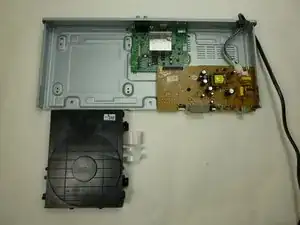

Развернув переднюю сторону к себе, приподнимите переднюю часть дисковода, сдвиньте её к себе и вытяните для извлечения.

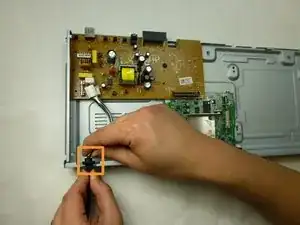

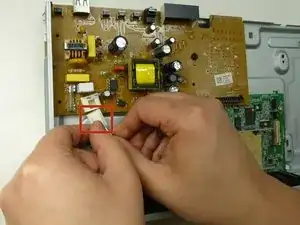

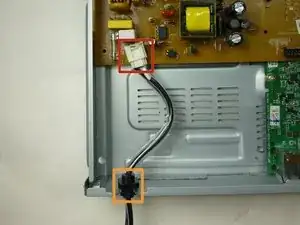

Отсоедините кабель питания от коричневой материнской платы, нажав на фиксатор на разъёме и вытянув его.

Разъём может быть трудно вынуть. Покачивание при вытягивании может помочь освободить его.

Снимите провод питания с панели, аккуратно сдвинув его вверх из посадочного места.

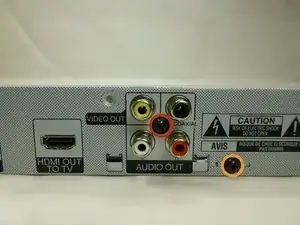

Удалите два чёрных винта с крестообразным шлицем #2, 3/16” с задней части плеера.

Один винт между аудио/видео разъёмами

Один винт в нижнем правом углу от аудио/видео разъёмов

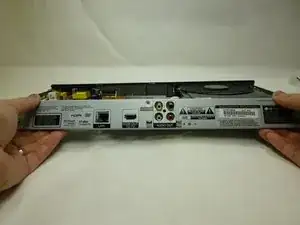

Развернув заднюю часть к себе, потяните нижнюю часть панели на себя и приподнимите для снятия.

Обращайтесь с материнскими платами аккуратно. Они хрупкие.

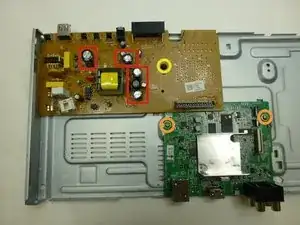

Остерегайтесь конденсаторов — при прикосновении они могут вызвать удар током.

Удалите два серебряных винта с крестообразным шлицем #2, 3/16” с зелёной материнской платы.

Удалите один чёрный винт с крестообразным шлицем #2, 3/16” с коричневой материнской платы

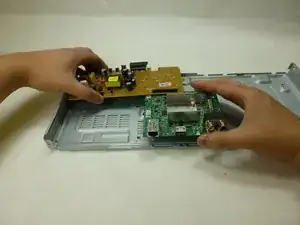

Двумя руками аккуратно поднимите блок материнских плат и извлеките его из плеера.
