Замена материнской платы Garmin Nuvi 56LMT
Материнская плата является очень важной частью Garmin Nuvi 56LMT. Она позволяет GPS функционировать. Все компоненты GPS подключены к материнской плате с помощью проводов и шлейфов. Очень важно аккуратно обращаться с проводами и шлейфами, так как эти компоненты очень хрупкие.
Шаг 1

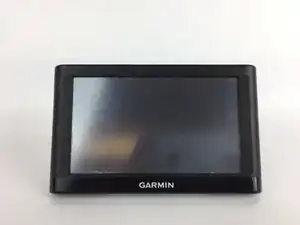

Выключите Garmin Nuvi 56LMT перед разборкой.
Этот шаг научит вас, как заменить материнскую плату Garmin Nuvi 56LMT.
Шаг 2

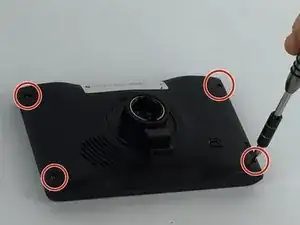

Удалите винты 11 мм на обратной стороне корпуса с помощью отвертки Torx T5.

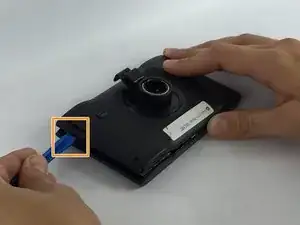

Затем используйте пластиковый инструмент для открытия, чтобы осторожно приоткрыть корпус.
Шаг 3

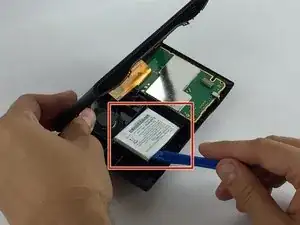

Используйте пластиковый инструмент для открытия, чтобы аккуратно вынуть аккумулятор из корпуса.

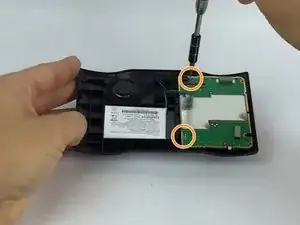

Затем удалите винты 5 мм, которые находятся на материнской плате.

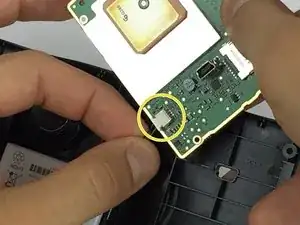

Отключите аккумулятор от материнской платы, сжимая провода и вытягивая их прямо наружу.
Шаг 4

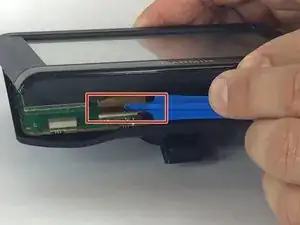

Удалите шлейф, соединяющий материнскую плату с экраном, используя клин для отведения защелки, удерживающей шлейф на месте.
Шаг 5

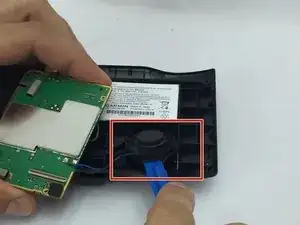

Динамик припаяно к материнской плате, поэтому их необходимо удалить вместе. Используйте пластиковый инструмент для открытия, чтобы вынуть динамик из корпуса.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
