Замена аккумулятора Garmin Nuvi 200w
Аккумулятор в Garmin Nuvi 200W со временем теряет ёмкость. Он также может выйти из строя по неизвестным причинам, что потребует замены.
Эту процедуру лучше выполнять в чистом, не пыльном помещении. Чувствительная электроника внутри Nuvi 200W плохо переносит песок и мелкие частицы. Также важно выделить достаточно времени для аккуратного выполнения процедуры снятия аккумулятора.
Шаг 1
Удалите наклейку, чтобы обнаружить два винта Torx T5.
Шаг 2
Выверните два винта T5 Torx длиной 4 мм.
Шаг 3
Осторожно, используя пластиковые монтажные лопатки, найдите шов, разделяющий переднюю и заднюю крышки.
Как только появится небольшой зазор, пройдите инструментом по периметру устройства, чтобы полностью разделить крышки.
Между крышками находится ленточный кабель, будьте очень осторожны при разъединении, чтобы не повредить кабель.
Шаг 4
После разделения передней и задней частей корпуса аккуратно разложите обе части, не отсоединяя и не повреждая оранжевый ленточный кабель.
Шаг 5
Осторожно используйте чёрную лопаточку, чтобы приподнять белую фиксирующую скобу на ZIF-разъёме кабеля дисплея.
Убедитесь, что вы приподнимаете белую фиксирующую скобу, а не сам ZIF-разъём.
Отведите оранжевый ленточный кабель от ZIF-разъёма.
Шаг 6
Отверткой отвинтите четыре винта длиной 2 мм, удерживающие плату.
Осторожно приподнимите плату от задней крышки. Следите, чтобы не повредить провода или порты, связывающие плату с другими компонентами.
Шаг 7
С помощью чёрной лопаточки надавите, чтобы поддеть штекер и вынуть его из гнезда.
Повторите эту процедуру для обоих разъёмов.
Шаг 8

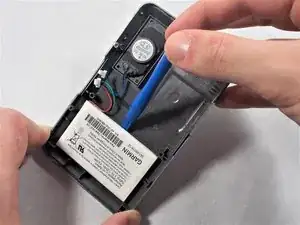

Используя монтажные лопатки, отделите аккумулятор от верхней стороны. Очень медленно введите инструмент в зазор.
Будьте осторожны: аккумулятор приклеен к задней крышке, поэтому потребуется какое-то усилие для отделения.

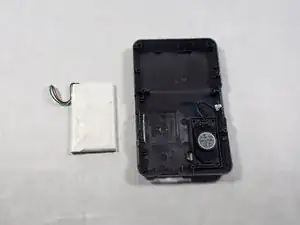

Когда зазор станет достаточным, оторвите аккумулятор от крышки.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
