Замена задней панели iPod Touch 6-го поколения

Если стекло дисплея треснуло, заклейте его, чтобы предотвратить дальнейшее разрушение и избежать травм при ремонте.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPod, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и придаст конструктивную целостность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы защитить глаза от любых оторвавшихся осколков стекла во время ремонта.

Используйте фен или приготовьте iOpener и приложите их к нижнему краю iPod примерно на минуту, чтобы размягчить клей под ним.

Нижняя часть экрана (вблизи кнопки «Домой») удерживается сильным клеевым слоем.

По мере того как вы начнёте поддевать экран на следующих этапах, возможно, придётся подогревать клей повторно, чтобы он оставался тёплым и пластичным.

Разместите присоску по центру нижней части стекла, чтобы её край оказался над кнопкой «Домой».

Плотно нажмите и убедитесь, что присоска хорошо присосалась.

Крепко прижмите iPod к столу или верстаку.

Поместите большой и указательный пальцы на нижние углы дисплея, чтобы не дать дисплею открыться слишком широко, когда клей начнёт отрываться.

Поднимите присоску вверх и отведите назад в сторону верхней части iPod. Действуйте спокойно, тяните равномерной, сильной силой, пока клей не разорвётся и дисплей не отойдёт от задней панели.

Возможно, придётся использовать тепловую пушку, чтобы размягчить клей (особенно в холодных климатических условиях). Если удаётся поддеть экран, а клей всё ещё тянется и отрывается как тянущаяся масса, можно аккуратно вставить тонкое лезвие и разрезать клей.

После того как дисплей начнёт отрываться от задней панели, не поднимайте его больше чем примерно на дюйм — хрупкая пластиковая рамка всё ещё соединяет модуль дисплея с задней панелью.

На следующих шагах вы будете ослаблять и освобождать пластиковую рамку вокруг экрана. Она закреплена на задней панели несколькими защёлками.

Начиная с правого верхнего угла устройства, вставьте пластиковый инструмент для открывания в зазор между пластиковой рамкой и алюминиевой задней панелью.

Сдвиньте инструмент вниз по этому зазору, освобождая рамку от корпуса.

Вставьте пластиковый инструмент между рамкой и задней панелью позади первой защёлки.

Покачайте инструментом вбок, чтобы расширить зазор за защёлкой и отделить её от задней панели.

Возможно, защёлка не освободится сразу, но повторение приёма для каждой защёлки начнёт ослаблять деталь.

Повторите процедуру с двумя следующими защёлками на этой стороне.

Возможно, придётся переходить между защёлками туда и обратно, чтобы освободить все. Работайте медленно, аккуратно и терпеливо, так как пластиковая рамка довольно хрупкая.

Перейдите к левой стороне устройства, вставьте пластиковый инструмент для открывания в зазор между пластиковой рамкой и алюминиевой задней панелью возле верхней части.

Сдвиньте инструмент вниз по этому зазору, освобождая рамку от корпуса.

Вставьте пластиковый инструмент между рамкой и задней панелью позади первой защёлки на левой стороне.

Покачайте инструментом вбок, чтобы расширить зазор за защёлкой и отделить её от задней панели.

Повторите процедуру с двумя следующими защёлками на этой стороне.

Вставьте пластиковый инструмент между пластиковой рамкой и алюминиевой задней панелью позади второй защёлки.

Покачайте инструментом вбок, чтобы ослабить защёлку от корпуса.

Используя ту же процедуру, ослабьте последнюю защёлку, фиксирующую пластиковую рамку к задней панели.

Вставьте пластиковый инструмент для открывания между модулем дисплея и задней панелью недалеко от верхней части iPod.

Слегка проверните инструмент, чтобы приподнять фронтальную панель от задней панели.

Отделите модуль дисплея от iPod.

Не пытайтесь полностью снять фронтальную панель, она всё ещё соединена несколькими кабелями.

Осторожно отогните дисплей от остальной части iPod, следя за тем, чтобы не отсоединить и не повредить шлейфы. Разложите обе половины плоско на столе или верстаке.

Если в Вашем iPod установлен чёрный модуль кнопки «Домой», а не оранжевый, показанный здесь, этот шаг можно пропустить. Кнопка не прикреплена к пластине ЖК-дисплея и не требует снятия для завершения ремонта.

Используйте пластиковый монтажный инструмент, чтобы поддеть переключатель кнопки «Домой» вверх от пластины ЖК-дисплея.

Возможно, потребуется применить тепловую пушку или фен, чтобы размягчить клей на задней стороне кнопки «Домой». Всегда используйте низкую температуру.

Не пытайтесь снять переключатель кнопки «Домой», так как он подключён к компонентам под пластиной ЖК-дисплея.

Снимите следующие винты, фиксирующие пластину ЖК-дисплея к задней крышке:

Два винта 1,2 мм, Phillips #000

Девять винтов 1,6 мм, Phillips #000

Один винт 2,3 мм, Phillips #000

Поднимите и снимите пластину ЖК-дисплея с iPod.

Снимите три винта 1,6 мм, Phillips #000, которые крепят плату логики к задней крышке.

Две полоски клея удерживают батарею на месте.

Переверните iPod и нагрейте ЗАДНЮЮ часть алюминиевого корпуса iPod. Не нагревайте батарею.

Алюминиевый корпус не должен быть слишком горячим; Вы всегда должны иметь возможность касаться нагретых частей пальцами без дискомфорта.

С каждой стороны батареи есть по три выемки. На следующих шагах Вы будете использовать эти выемки, чтобы постепенно поддеть батарею от задней крышки.

Батарея зафиксирована большим количеством клея, поэтому действуйте медленно и аккуратно, чтобы не проколоть и не помять её.

Вставьте пластиковый монтажный инструмент в верхнюю правую выемку и аккуратно подденьте батарею.

Не пытайтесь сразу поддеть всю батарею; нужно лишь начать ослаблять клей в каждой точке поддёма по очереди.

Продолжите с нижней правой выемки. Вставьте пластиковый монтажный инструмент в выемку и осторожно подденьте сторону батареи.

Продолжайте поддевать батарею снизу.

При поддёме вдоль нижней части будьте осторожны, чтобы не нажимать слишком сильно на динамик или разъём наушников.

Подденьте также по левой стороне.

Вам может потребоваться переходить между боковыми сторонами и нижней частью батареи, поддевая понемногу до тех пор, пока батарея полностью не отстанет от клея.

Когда весь клей будет ослаблен, поднимите батарею снизу и поверните её через левую сторону задней крышки.

Не вырывайте её резко, так как она припаяна к плате логики.

Переверните батарею, чтобы выпрямить её кабель, и положите на место.

Используйте плоский конец лопатки, чтобы вынуть фронтальную камеру из её разъёма в сборке дисплея.

Небольшое количество клея фиксирует модуль камеры в разъёме, но для отделения не потребуется большого усилия. Вставьте лопатку между чёрным пластиком модуля камеры и чёрным пластиком разъёма камеры и разъедините их.

Используйте наконечник лопатки, чтобы отогнуть небольшой кусочек ленты, закрывающей винт на левой стороне разъёма наушников.

Снимите следующие винты, фиксирующие разъём наушников, разъём Lightning и динамик.

Три винта 2,6 мм, Phillips #000

Два винта 2,0 мм, Phillips #000

Используйте плоский конец лопатки, чтобы поддеть динамик от задней крышки.

Не пытайтесь удалить динамик, так как он припаян к сборке разъёма Lightning.

Схватив за широкий шлейф, аккуратно вытяните сборку разъёма Lightning из низа корпуса.

Используйте край пластикового монтажного инструмента, чтобы отсоединить шлейф задней камеры от задней стороны платы логики.

Используйте наконечник лопатки, чтобы аккуратно вытянуть шлейф задней камеры из-под платы логики.

Вставьте плоский конец лопатки между задней камерой и её рамкой.

Аккуратно поверните лопатку, чтобы освободить камеру.

Поднимите заднюю камеру, направленную назад, из её разъёма и извлеките её из iPod Touch.

Переверните весь узел, обнажив заднюю сторону логической платы.

Используйте пластиковый инструмент для вскрытия, чтобы отключить кабель дигитайзера от логической платы.

Используйте пластиковый инструмент для вскрытия, чтобы отключить кабель дисплея от его разъёма на логической плате.

Переверните сборку с разъёмом Lightning/логической платой обратно, чтобы открыть верхнюю часть логической платы.

Кабель дисплея слегка приклеен к верхней части логической платы.

Используйте плоский конец лопатки, чтобы приподнять кабель дисплея от логической платы.

Снимите узел дисплея с iPod.

Переверните сборку логической платы, чтобы обнажить разъёмы на задней стороне.

Используйте край пластикового инструмента для вскрытия, чтобы аккуратно отжать антенный разъём от задней стороны логической платы.

Этот кабель очень хрупкий; будьте осторожны, чтобы не повредить точку его подключения к антенне.

Отключите разъём ленточного кабеля кнопок от задней стороны логической платы.

Используйте край пластикового инструмента для вскрытия, чтобы отключить разъём дисплея от задней стороны логической платы.

Снимите сборку логической платы с задней крышки iPod.

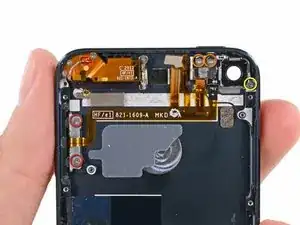

Удалите следующие винты, крепящие ленточный кабель кнопок к задней крышке iPod:

Два винта 2.0 мм, крестовая отвертка #000

Два винта 2.3 мм, крестовая отвертка #000

Один винт 1.6 мм, крестовая отвертка #000

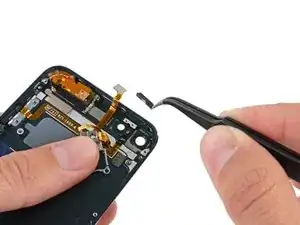

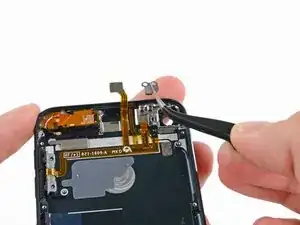

Используйте пинцет, чтобы снять маленькую металлическую опорную пластину с секции кнопки питания на ленточном кабеле.

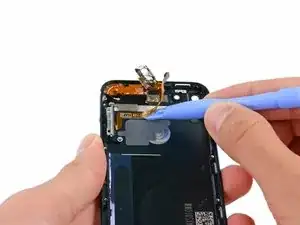

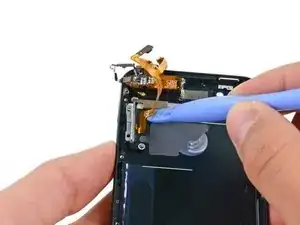

Вставьте пластиковый инструмент для вскрытия в рамку задней камеры и подденьте его от задней крышки.

Поверните пластиковый инструмент слегка против часовой стрелки, чтобы отжать рамку камеры от задней крышки.

Отжимайте только настолько, чтобы приподнять рамку камеры от задней крышки; остальная часть кабеля всё ещё приклеена к задней крышке и может порваться.

Кнопка питания/сон может выпасть из задней крышки и должна быть извлечена на этом этапе.

Используйте замкнутый конец пинцета, чтобы сдвинуть кнопку питания/сна в заднюю крышку.

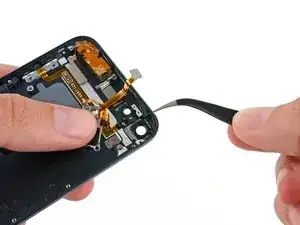

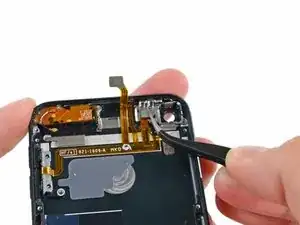

Используйте пинцет, чтобы извлечь кнопку питания из iPod.

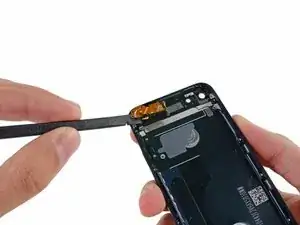

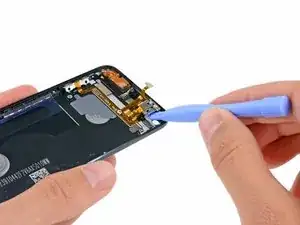

Используйте пластиковый инструмент для вскрытия, чтобы поддеть микрофон и отжать его от задней крышки.

Ленточный кабель, прикреплённый к микрофону, может находиться под длинной полосой пенопластовой изолирующей ленты. Снимите эту ленту и сохраните её для сборки перед тем, как отрывать микрофон.

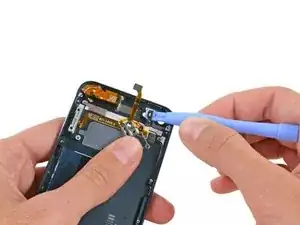

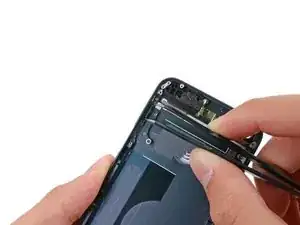

Просуньте пластиковый инструмент для вскрытия справа налево под горизонтальную часть кабеля, отделяя её от клея, прикрепляющего её к задней крышке.

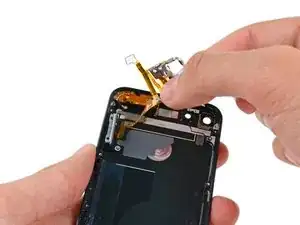

Аккуратно отлейте оставшуюся часть кабеля от задней крышки.

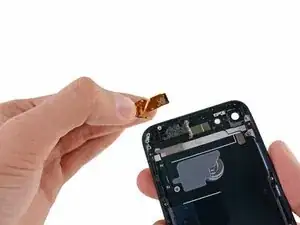

Удалите ленточный кабель кнопок из iPod.

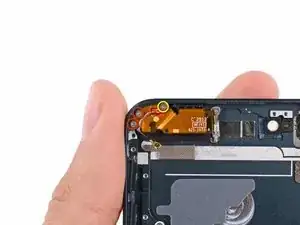

Удалите следующие винты, крепящие антенну к задней крышке:

Два винта 1.3 мм, крестовая отвертка #000

Один винт 1.5 мм, крестовая отвертка #000

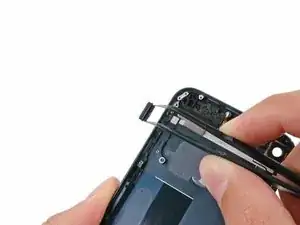

Используйте плоский конец лопатки, чтобы аккуратно отжать антенну от её пенопластовой клеевой основы.

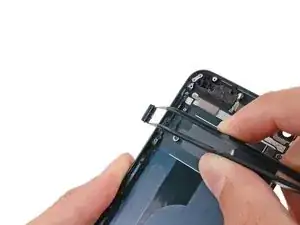

Используйте пинцет, чтобы извлечь кнопку уменьшения громкости из iPod.

Используйте пинцет, чтобы извлечь кнопку увеличения громкости из iPod.

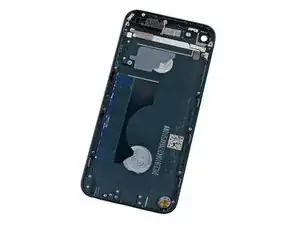

Остаётся задняя крышка.
