Замена кнопок громкости iPod Touch 6‑го поколения

Если стекло дисплея треснуло, чтобы ограничить дальнейшее разрушение и предотвратить травмы при ремонте, заклейте стекло лентой.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты поверх дисплея iPod до полного покрытия лицевой панели.

Это удержит осколки стекла и придаст конструктивную прочность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы уберечь глаза от каких‑либо отскакивающих осколков стекла при ремонте.

Используйте фен или подготовьте iOpener и приложите его к нижнему краю iPod примерно на минуту, чтобы размягчить клей под экраном.

Нижняя часть экрана (вблизи кнопки Home) удерживается прочным клеем.

По мере поддевания экрана на следующих этапах возможно потребуется дополнительно нагревать, чтобы клей оставался тёплым и эластичным.

Разместите присоску по центру нижней части стекла так, чтобы её край был сосредоточен над кнопкой Home.

Плотно прижмите и убедитесь, что присоска хорошо присосалась.

Крепко держите iPod прижатым к столу или верстаку.

Поместите большой и указательный пальцы на нижние углы дисплея, чтобы не дать дисплею открыться слишком широко, когда клей уступит.

Поднимайте присоску вверх и назад в направлении верхней части iPod. Действуйте медленно, тяните равномерной, постоянной силой, пока клей не оторвётся и дисплей не отойдёт от задней части корпуса.

Возможно, потребуется использование теплового пистолета для размягчения клея (особенно в прохладном климате). Если экран начинает отдаваться, а клей всё ещё тянется и тянется, словно сырная тянучка, можно аккуратно вставить тонкое лезвие и срезать клей.

После того как дисплей начнёт отставать от задней крышки, не поднимайте его более чем примерно на дюйм — хрупкая пластиковая рамка всё ещё связывает сборку дисплея с задним корпусом.

На следующих шагах вы будете ослаблять и освобождать пластиковую рамку, окружающую экран. Она соединена с задним корпусом несколькими защёлками.

Начиная с правого верхнего угла устройства, вставьте пластиковый инструмент для открытия в зазор между пластиковой рамкой и алюминиевым задним корпусом.

Проведите инструментом вниз по этому трещину, освобождая рамку от корпуса.

Вставьте пластиковый инструмент для вскрытия между рамкой и задней крышкой за первой защёлкой.

Покачайте инструмент в сторону, чтобы расширить зазор за защёлкой и отделить её от задней крышки.

Вначале это может не освободить защёлку полностью, но если повторять процедуру для каждой защёлки, рамка начнёт ослабевать.

Повторите процедуру с следующими двумя защёлками на этой стороне.

Возможно, придётся переходить туда‑сюда между защёлками, чтобы освободить их все. Действуйте спокойно и терпеливо — пластиковая рамка довольно хрупкая.

Перейдите на левую сторону устройства, вставьте пластиковый инструмент для вскрытия в зазор между пластиковой рамкой и алюминиевым задним корпусом у верхней части.

Проведите инструментом вниз по этой трещине, освобождая рамку от корпуса.

Вставьте пластиковый инструмент между рамкой и задней крышкой за первой защёлкой на левой стороне.

Покачайте инструмент в сторону, чтобы расширить зазор за защёлкой и отделить её от задней крышки.

Повторите процедуру с двумя следующими защёлками на этой стороне.

Вставьте пластиковый инструмент между пластиковой рамкой и алюминиевым задним корпусом за второй защёлкой.

Покачайте инструмент в сторону, ослабляя защёлку от корпуса.

Той же процедурой ослабьте последнюю защёлку, закрепляющую пластиковую рамку к задней крышке.

Вставьте пластиковый инструмент для вскрытия между сборкой дисплея и задней крышкой возле верхней части iPod.

Слегка поверните инструмент, чтобы поддеть переднюю панель и приподнять её от задней крышки.

Отделите сборку дисплея от iPod.

Не пытайтесь полностью снять переднюю панель — она всё ещё соединена несколькими кабелями.

Аккуратно отогните дисплей от остальной части iPod, следя за тем, чтобы не отсоединить и не повредить ленточные кабели. Положите обе половины плоско на стол или рабочую поверхность.

Если в Вашем iPod установлена чёрная кнопка «Домой» вместо оранжевой, показанной здесь, этот шаг можно пропустить. Кнопка не прикреплена к пластине ЖК-дисплея и не требует снятия для выполнения ремонта.

Используйте пластмассовый инструмент для вскрытия, чтобы приподнять переключатель кнопки «Домой» от пластины ЖК-дисплея.

Возможно, придётся использовать тепловую пушку или фен, чтобы размягчить клей на задней стороне кнопки «Домой». Всегда используйте низкую температуру.

Не пытайтесь удалить переключатель кнопки «Домой», так как он подключён к компонентам под пластиной ЖК-дисплея.

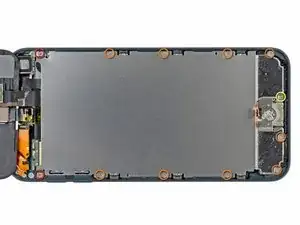

Снимите следующие винты, удерживающие плату ЖК-дисплея в задней крышке:

Два 1.2 мм винта Phillips #000

Девять 1.6 мм винтов Phillips #000

Один 2.3 мм винт Phillips #000

Поднимите и снимите плату ЖК-дисплея с iPod.

Снимите три 1.6 мм винта Phillips #000, прикрепляющие плату логики к задней крышке.

Две полоски адгезива удерживают аккумулятор на месте.

Переверните iPod и нагрейте ЗАДНЮЮ часть алюминиевого корпуса iPod. Не нагревайте аккумулятор.

Алюминиевый корпус не должен быть сильно горячим; вы всегда должны иметь возможность касаться нагретых частей пальцами без сильного дискомфорта.

С каждой стороны аккумулятора есть три выемки. В следующих шагах вы будете использовать эти выемки, постепенно поддевая аккумулятор от задней крышки.

Аккумулятор закреплён большим количеством клея, поэтому действуйте медленно и осторожно, чтобы не проколоть и не смять аккумулятор.

Вставьте пластмассовый инструмент для вскрытия в верхнюю правую выемку и аккуратно подденьте аккумулятор.

Не пытайтесь сразу поддеть весь аккумулятор; цель — начать ослаблять клей в каждой точке поддёма поочерёдно.

Продолжите с нижней правой выемки. Вставьте пластмассовый инструмент в выемку и аккуратно подденьте бок аккумулятора.

Продолжайте поддевать аккумулятор снизу.

При поддевании вдоль нижней части будьте осторожны, чтобы не нажимать слишком сильно на динамик или разъём для наушников.

Подденьте также по левой стороне.

Возможно, придётся перемещаться между боками и дном аккумулятора, поддевая немного за раз, пока аккумулятор полностью не освободится от клея.

Когда весь клей ослаблен, поднимите аккумулятор снизу и разверните его через левую сторону задней крышки.

Не вырывайте его резко, так как он припаян к плате логики.

Переверните аккумулятор, чтобы выпрямить кабель, и положите его.

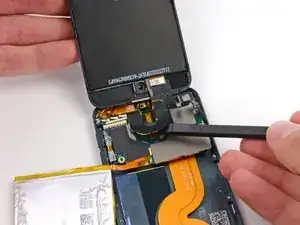

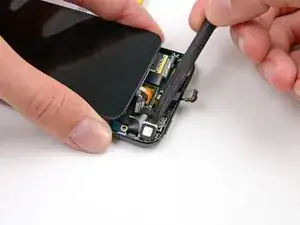

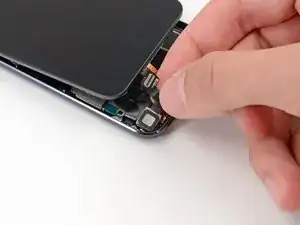

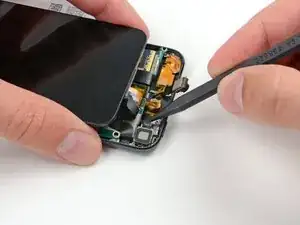

Используйте плоский конец лопатки, чтобы вывернуть переднюю камеру из её разъёма в сборке дисплея.

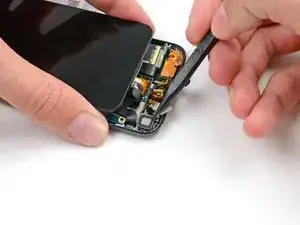

Небольшое количество клея фиксирует модуль камеры в разъёме, но для отделения не потребуется большого усилия. Используйте лопатку, чтобы попасть между чёрным пластиком модуля камеры и чёрным пластиком разъёма и отделить их.

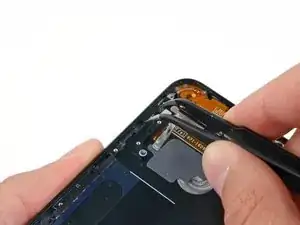

Используйте кончик лопатки, чтобы отогнуть небольшой кусочек ленты, закрывающей винт на левой стороне разъёма для наушников.

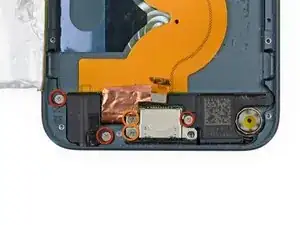

Снимите следующие винты, удерживающие разъём для наушников, разъём Lightning и динамик.

Три 2.6 мм винта Phillips #000

Два 2.0 мм винта Phillips #000

Используйте плоский конец лопатки, чтобы поддеть динамик и приподнять его от задней крышки.

Не пытайтесь снять динамик, так как он припаян к сборке разъёма Lightning.

Схватив большой ленточный кабель, аккуратно вытяните сборку разъёма Lightning из нижней части корпуса.

Переверните всю сборку, обнажив заднюю часть платы логики.

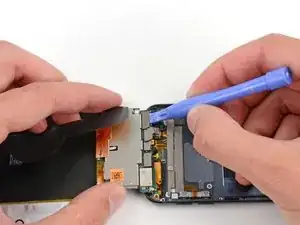

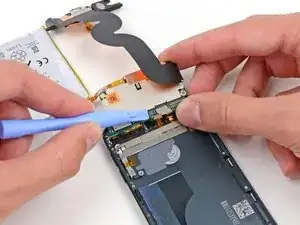

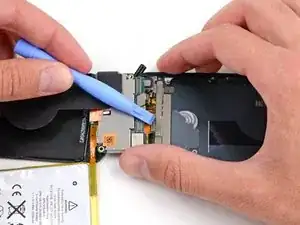

Используйте пластмассовый инструмент для вскрытия, чтобы отсоединить ленточный кабель дигитайзера от платы логики.

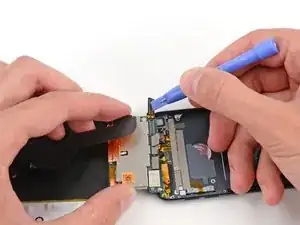

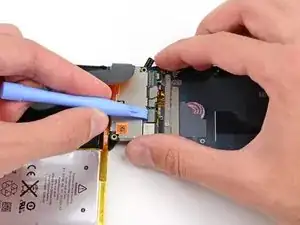

Используйте пластмассовый инструмент для вскрытия, чтобы отсоединить кабель дисплея от его разъёма на плате логики.

Переверните узел разъёма Lightning/платы логики обратно, чтобы получить доступ к верхней части платы логики.

Кабель дисплея слегка приклеен к верхней части платы логики.

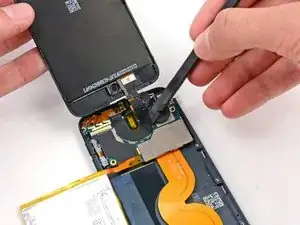

Используйте плоский конец лопатки, чтобы оторвать кабель дисплея от платы логики.

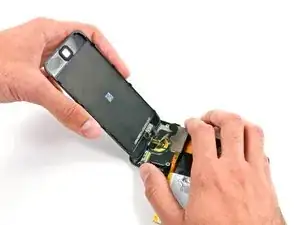

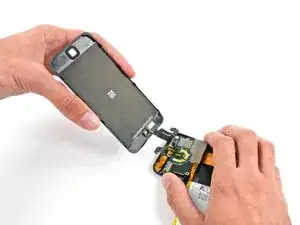

Снимите узел дисплея с iPod.

Переверните узел платы логики обратно, чтобы открыть коннекторы на задней стороне.

Используйте край пластикового инструмента для вскрытия, чтобы аккуратно отщёлкнуть антенный разъём от задней стороны платы логики.

Этот кабель очень хрупкий; будьте осторожны, чтобы не повредить место его подключения к антенне.

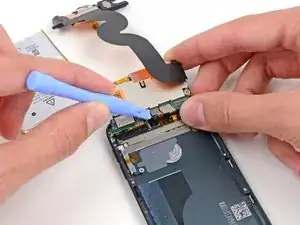

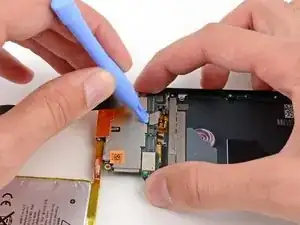

Отключите разъём ленточного кабеля кнопок от задней стороны платы логики.

Используйте край пластикового инструмента для вскрытия, чтобы отключить разъём дисплея от задней стороны платы логики.

Снимите узел платы логики с задней крышки iPod.

Используйте край пластикового инструмента для вскрытия, чтобы отключить ленточный кабель тыльной камеры от задней стороны платы логики.

Используйте острый конец лопатки, чтобы аккуратно вытащить ленточный кабель тыльной камеры из-под платы логики.

Вставьте плоский конец лопатки между тыльной камерой и её рамкой.

Аккуратно поверните лопатку, чтобы освободить камеру.

Поднимите тыльную камеру из её гнезда и извлеките её из iPod Touch.

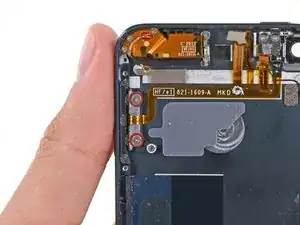

Снимите два винта Phillips #000 длиной 2,0 мм, фиксирующие конец ленточного кабеля с кнопками у разъёма громкости к задней крышке.

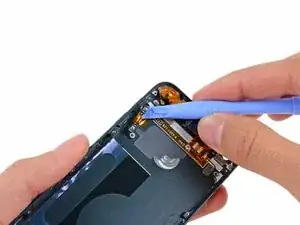

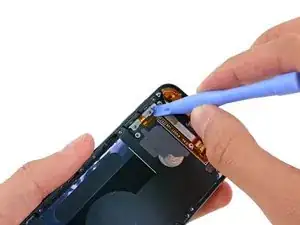

Используйте пластиковый инструмент для вскрытия, чтобы отогнуть левый конец ленточного кабеля кнопок от боковой части задней крышки.

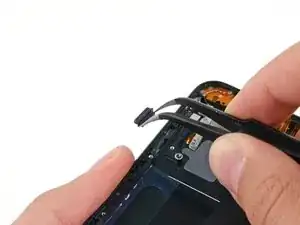

Используйте пинцет, чтобы извлечь кнопку уменьшения громкости из iPod.

Используйте пинцет, чтобы извлечь кнопку увеличения громкости из iPod.
