Замена линзы Epson Powerlite 410W
Использование этого руководства обязательно, если проектор Epson Powerlite 410W подключён к сети, но не включается, или был повреждён физически.
Линза — это часть проектора, которая фокусирует свет, создаваемый лампой, на поверхность проекции. Линза выполнена из стекла, поэтому она может поцарапаться, разбиться или отколоться, делая её непригодной и требующей замены.
Линза — лишь один из компонентов проектора, который может препятствовать его работе, поэтому обратитесь к странице устранения неполадок
Обязательно заменяйте линзу на совместимую запасную деталь, так как существует множество различных типов линз, и не все они подходят для Epson Powerlite 410W
Шаг 1
Нажмите кнопку питания, расположенную на верхней части проектора.
Не забудьте полностью охладить проектор после выключения питания перед началом ремонта.
Шаг 2
Удалите восемь винтов с нижней части корпуса, используя крестовую отвертку Phillips #00.
Шаг 3
Поверните проектор так, чтобы кнопка питания была вверху.
Осторожно потяните крышку вверх, пока она не отщелкнется.
Не тяните слишком сильно; шлейф всё ещё соединяет верхнюю крышку с материнской платой.
Отключите шлейф, соединяющий крышку с материнской платой.
Снимите крышку и отложите её в сторону.
Шаг 4
Удалите два винта, удерживающих материнскую плату, используя крестовую отвертку Phillips #00.
Удалите четыре винта, удерживающих плату ввода/вывода, используя крестовую отвертку Phillips #00.
Шаг 5
Снимите семь кабелей, идущих к материнской плате, вытащив их из разъёмов.
Шаг 6
Используя пластиковый инструмент для открытия, аккуратно подденьте чёрные фиксаторы, удерживающие шлейфы на материнской плате.
С помощью пинцета осторожно извлеките шлейфы из разъёмов.
Шаг 7
Осторожно приподнимите материнскую плату и откиньте её назад, чтобы открыть последний кабель, подключённый к плате. Отключите этот кабель.
Снимите материнскую плату с проектора.
Шаг 8

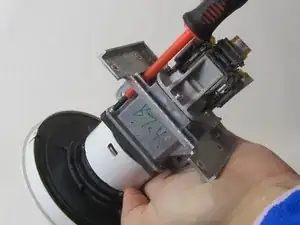

Удалите четыре серебряных шестигранных винта 2,5 мм из серебряного кронштейна.
В зависимости от размера вашей отвёртки может потребоваться гибкое удлинение биты.
Шаг 9

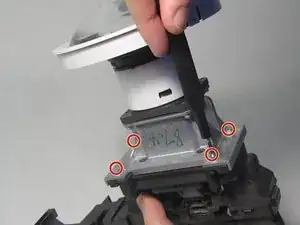

Удалите четыре серебряных винта с основания линзы.
Шаг 10

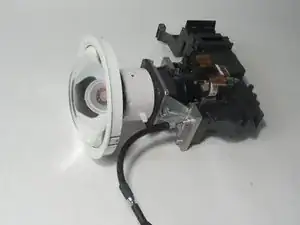

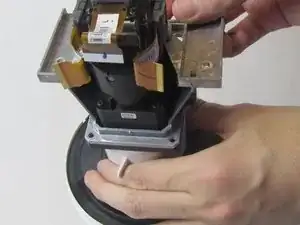

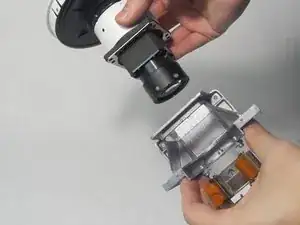

Выньте узел линзы из серебряного кронштейна.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
