Замена картриджа, иглы и шелла на Pioneer Quartz PLL PL-550
Это руководство показывает, как заменить картридж, иглу и шелл на проигрывателе Pioneer Quartz PLL модели PL-550.
Необходимо заменить эти компоненты, если Вы начинаете слышать шипение или замечаете, что игла гнётся или трескается. Замена устранит шипение, предотвратит повреждение записей и улучшит качество воспроизведения.
Учтите, что операция требует аккуратности, так как детали проигрывателя легко повредить. Перед началом ремонта убедитесь, что проигрыватель выключен и отключён от источника питания.
В этом руководстве показан ремонт проигрывателя Pioneer PL-550, но тот же процесс применим и к многим другим моделям и брендам проигрывателей.
Шаг 1

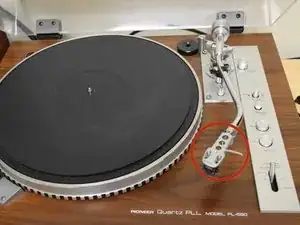

Определите шелл, открыв пылезащитный кожух проигрывателя.
Шаг 2
Найдите иглу (корпус с иглой) на шелле и аккуратно извлеките её из картриджа, осторожно покачивая. Утилизируйте иглу.
Шаг 3

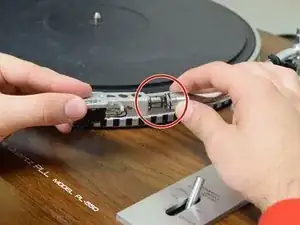

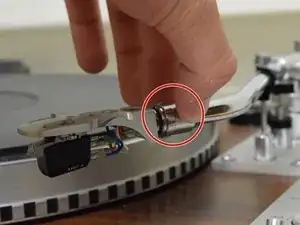

Найдите груз балансировки тонарма, расположенный у основания шелла. Держась за шелл, поверните груз тонарма вправо, чтобы отсоединить шелл от тонарма.
Шаг 4
Используйте крестовую отвёртку Phillips #0 и снимите винты, удерживающие картридж. Сохраните винты для повторной установки.
Если винты отсутствуют, используйте стандартные винты для крепления картриджей, доступные в местном аудиомагазине.
Шаг 5

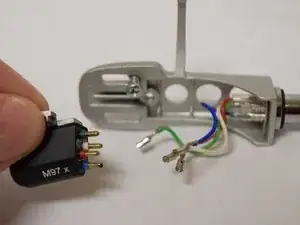

Найдите провода на нижней стороне шелла и осторожно отсоедините провода от контактов картриджа.
Шаг 6

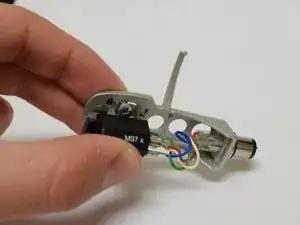

Установите новый картридж, подключив контакты нового картриджа к проводам.
Соответствуйте цвета проводов цветам контактов.
Шаг 7

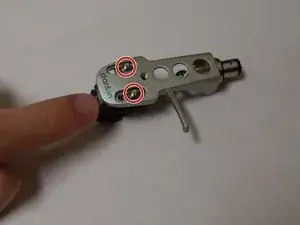

С помощью крестовой отвёртки Phillips #0 прикрутите картридж к шеллу так же, как он был снят.
Шаг 8

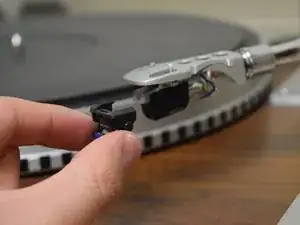

Вставьте новую иглу (корпус с иглой) в картридж перед повторной установкой шелла на тонарм.
Шаг 9
Подсоедините собранный шелл к тонарму и затяните до надёжной фиксации.
Не затягивайте чрезмерно.
Шаг 10
Протестируйте новую иглу и дайте ей период приработки.
Перевод руководства с ifixit.com
