Ремонт провода цепи солнечной батареи Sharp EL-520X

Электроника

В этом руководстве показан ремонт ослабленного черного отрицательного электрического провода солнечной батареи в калькуляторе SHARP EL-520X, и руководство предоставляет пошаговые инструкции по его повторной пайке к плате калькулятора.

Иногда проводка электронного устройства может ослабнуть от простого удара и вывалиться на место, а заводская пайка очень тонкая на плате.

Не стесняйтесь использовать достаточно припоя, так как в корпусе калькулятора достаточно пространства, чтобы разместить немного дополнительного припоя, если вы считаете, что это обеспечит большую надежность для удержания провода на месте.

Шаг 1

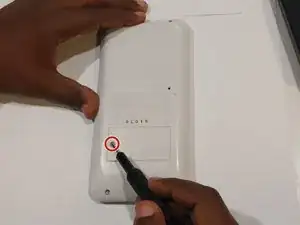

Удалите один винт от крышки батарейного отсека с помощью отвертки Phillips #00.

Снимите крышку батарейного отсека.

Шаг 2

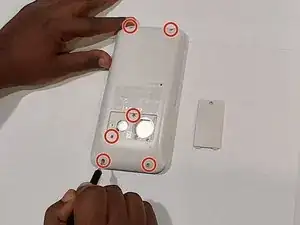

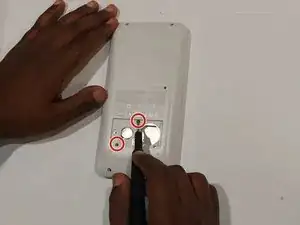

Удалите два винта внутри батарейного отсека с помощью отвертки Phillips #00.

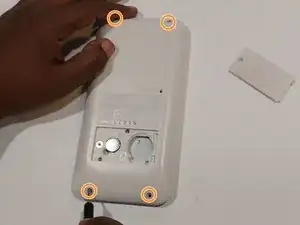

Удалите четыре винта в углах калькулятора с помощью отвертки Phillips #00.

Шаг 3

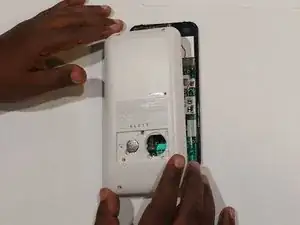

Переверните калькулятор на переднюю панель и используйте открывающий инструмент, чтобы поддеть по краям панели и открыть её.

Осторожно откройте, чтобы увидеть плату внутри.

Шаг 4

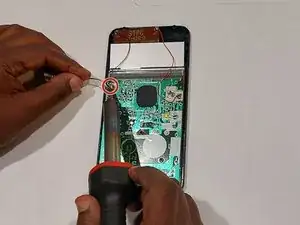

С помощью оплетки для удаления припоя удалите старый припой с области, куда будет фиксироваться ослабленный провод солнечной батареи.

Будьте осторожны, чтобы не повредить плату горячим паяльником. Не удерживайте конец паяльника близко к плате долгое время.

Используйте подставку для паяльника, чтобы не ставить горячий паяльник на рабочие поверхности, что может привести к повреждениям.

Шаг 5

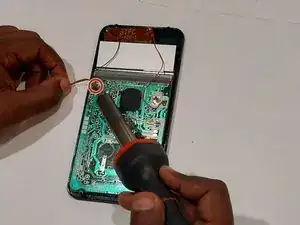

Поместите ослабленный провод солнечной батареи на очищенную область платы и нанесите новый припой на эту область.

Будьте осторожны, чтобы не повредить плату горячим паяльником. Не удерживайте конец паяльника близко к плате долгое время.

Используйте подставку для паяльника, чтобы не ставить горячий паяльник на рабочие поверхности, что может привести к повреждениям.

Шаг 6

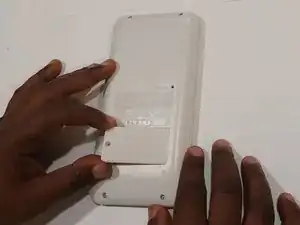

Осторожно поместите заднюю панель обратно на калькулятор.

Шаг 7

Ремонт провода цепи солнечной батареи Sharp EL-520XРемонт провода цепи солнечной батареи Sharp EL-520XПеревод руководства с ifixit.com
