Замена экрана Texas Instruments TI-30 XS Multiview

Для этой инструкции потребуется новый калькулятор, а также немного пайки. Если вы не уверены, как паять, посмотрите руководство по пайке от iFixit.

Шаг 1

Если винт не поворачивается, не применяйте силу. Это может испортить винт. Ознакомьтесь с руководством по удалению испорченного винта, если винт уже испорчен.

С помощью отвертки #00 отвинтите шесть винтов Phillips, длиной 6 мм.

Используйте лопатку (или ноготь), чтобы поддеть пространство между синей задней крышкой и белым корпусом и снять заднюю крышку.

Используя отвертку Phillips #00, открутите два винта Phillips длиной 3 мм, расположенные в верхней части калькулятора.

Поднимите металлическую пластину от батареи и отложите в сторону.

Используйте лопатку (или ноготь), чтобы поднять батарею из черного держателя.

Установите новую батарею CR2032. Никогда не вставляйте батарею другого типа!

Убедитесь, что положительная сторона вашей CR2032 смотрит вверх.

Повторите шаги 2 и 1 в обратном порядке.

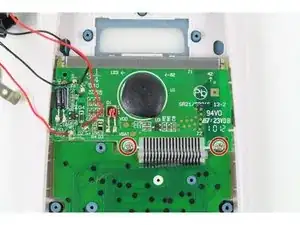

С помощью отвертки Phillips #00 аккуратно открутите два винта длиной 3 мм, которые удерживают экран.

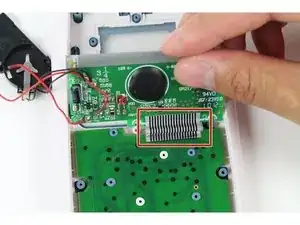

Обязательно потяните за кабель, чтобы отсоединить его только от большей зеленой платы.

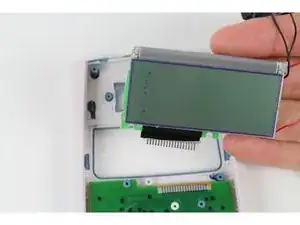

Осторожно поднимите экран с передней части калькулятора, аккуратно отсоединяя кабель от большей зеленой платы.

После извлечения экрана все соединительные провода и кабель должны оставаться с ним.

После замены экрана вам нужно будет повторно припаять кабель к материнской плате.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
