Замена солнечной панели Texas Instruments TI-30 XS Multiview

Если винт не поворачивается, не прикладывайте силу. Это может испортить винт. Если винт уже испорчен, смотрите руководство Как удалить испорченный винт.

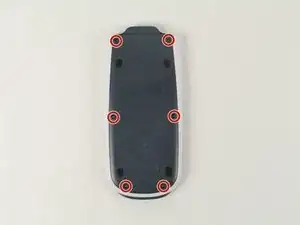

С помощью отвертки #00 отвинтите шесть винтов Phillips размером 6 мм.

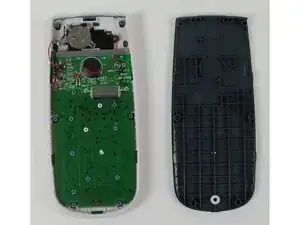

Используйте лопатку (или ноготь), чтобы поддеть пространство между синей задней крышкой и белым корпусом, чтобы снять заднюю крышку.

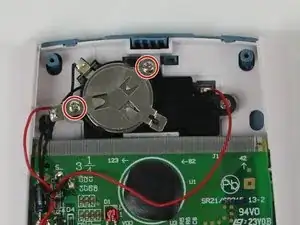

Используя отвертку Phillips #00, отвинтите два винта Phillips размером 3 мм, расположенных в верхней части калькулятора.

Поднимите металлическую пластину от батареи и уберите в сторону.

Используйте лопатку (или ноготь), чтобы поднять батарею из черного держателя.

Установите новую батарею CR2032. Никогда не вставляйте батарею другого типа!

Убедитесь, что положительная сторона вашей батареи CR2032 обращена вверх.

Осуществите обратные действия для шагов 2 и 1.

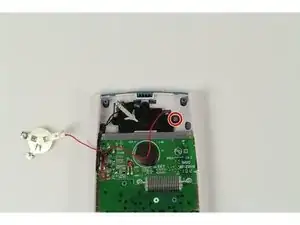

Используйте отвертку Phillips #00, чтобы снять один винт Phillips размером 3 мм, который удерживает солнечную панель на месте.

Будьте осторожны, не выдергивайте солнечную панель слишком сильно, так как провода, соединяющие ее с калькулятором, хрупкие и могут оторваться.

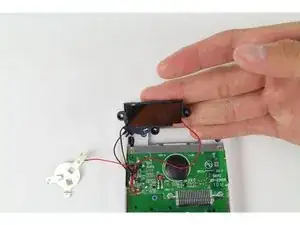

Осторожно удалите солнечную панель от калькулятора, как показано слева.

Конденсатор может быть не разряжен. Проявите осторожность.

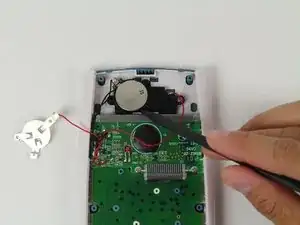

Отпаивайте три провода от материнской платы.

Помощь с отпайкой можно найти здесь.

Чтобы перепаять провода от новой солнечной панели к материнской плате калькулятора, обратите внимание на цвет и расположение проводов.
