Замена панели кнопок графического калькулятора HP Prime G8X92A
Это руководство содержит подробные инструкции по замене панели кнопок для графического калькулятора HP Prime G8X92AA. Панель кнопок двусторонняя: с одной стороны расположена посадочная площадка для батареи, с другой — интерфейс для кнопок. Если кнопки устройства перестали передавать нажатия, возможно, потребуется заменить панель кнопок.
Шаг 1

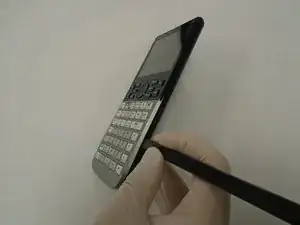

Выключите устройство.

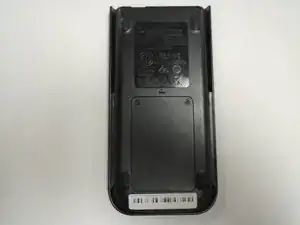

Переверните устройство лицевой стороной вниз так, чтобы тыльная сторона была сверху.
Шаг 2

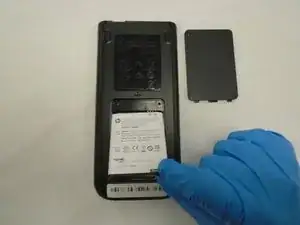

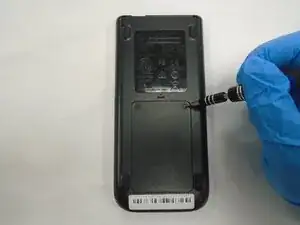

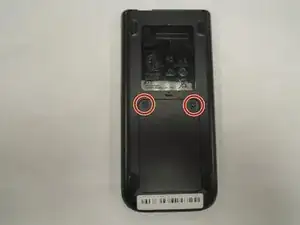

Отверткой Phillips #00 выкрутите два винта 4,5 мм, фиксирующие крышку отсека для батареи, расположенную по центру в нижней части устройства.

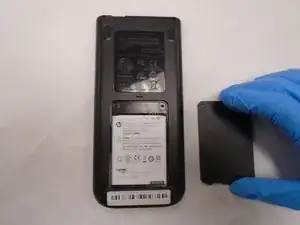

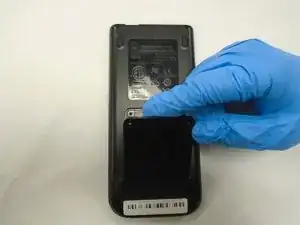

Снимите крышку.
Шаг 3

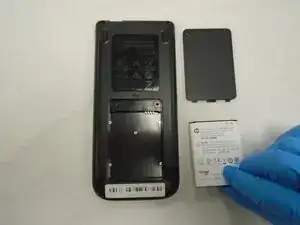

Извлеките батарею.
Шаг 4

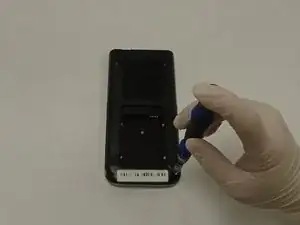

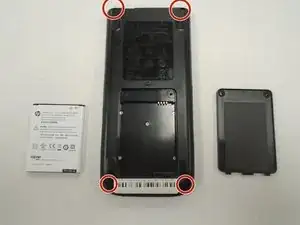

Отверткой Phillips #00 выкрутите четыре винта 4,5 мм, которыми задняя панель прикреплена к корпусу устройства.
Шаг 5

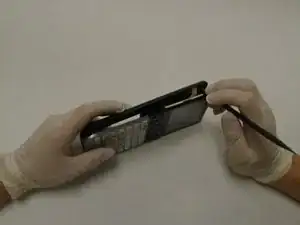

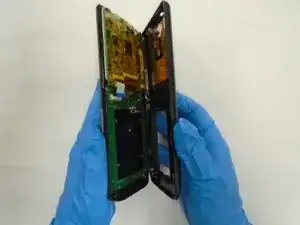

С помощью лопатки аккуратно разомкните переднюю и заднюю панели.
Шаг 6

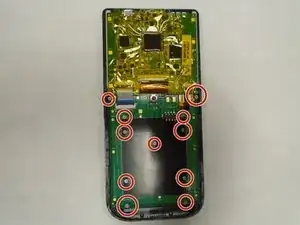

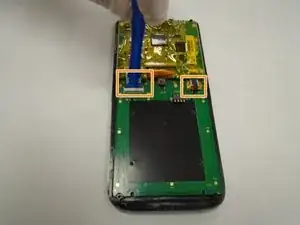

Отверткой Phillips #00 выкрутите одиннадцать винтов 3 мм, фиксирующих плату батареи/панель кнопок, расположенную в нижней половине устройства.
Пластиковым инструментом для вскрытия аккуратно отожмите фиксатор, удерживающий ленточный кабель, с верхнего левого края платы.
Пластиковыми пинцетом аккуратно отсоедините ленточный кабель от платы.
Шаг 7

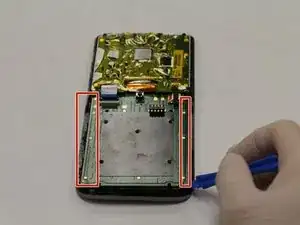

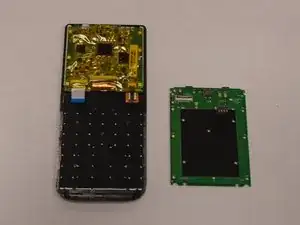

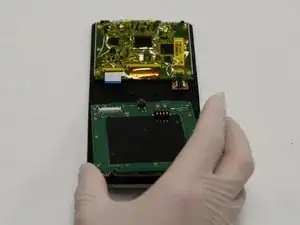

Пластиковым инструментом для вскрытия аккуратно подденьте плату батареи/панель кнопок снизу и извлеките её.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
