Замена солнечной панели Texas Instruments TI-30X IIS
После многих лет использования солнечные панели вашего Texas Instruments TI-30X IIS будут постепенно deteriorировать, и их способность заряжаться уменьшится. К счастью, это можно легко исправить с помощью немного времени, терпения и некоторых основных инструментов.
В данном руководстве показано, как удалить и заменить солнечные панели.
Внимание: Демонтаж и пайка представляют потенциальную опасность повреждения устройства и ожогов. Всегда выполняйте пайку в хорошо вентилируемых помещениях.
Шаг 1

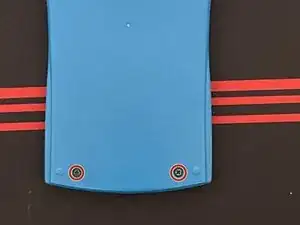

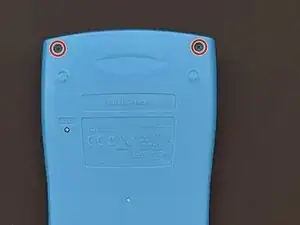

Используйте отвертку Philips #000, чтобы удалить четыре винта по 5 мм, удерживающих заднюю панель.
Шаг 2

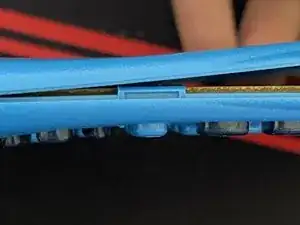

Вставьте открывающее средство в щель между передней и задней панелями, затем аккуратно подденьте, пока фиксирующие язычки не освободятся.
Шаг 3

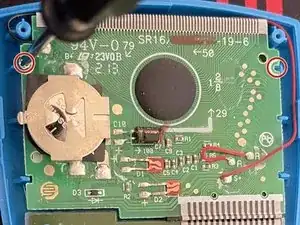

Используйте отвертку Philips #000, чтобы удалить два винта по 3 мм, удерживающих материнскую плату.
Шаг 4
Демонтаж и пайка представляют потенциальную опасность повреждения устройства. Всегда выполняйте пайку/демонтаж в хорошо вентилируемых помещениях и с осторожностью, чтобы не обжечься.

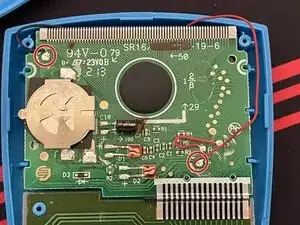

Демонтируйте положительный и отрицательный выводы на материнской плате.
Шаг 5
Демонтаж и пайка представляют потенциальную опасность повреждения устройства. Всегда выполняйте пайку/демонтаж в хорошо вентилируемых помещениях и с осторожностью, чтобы не обжечься.

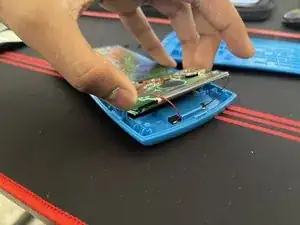

Аккуратно поднимите переднюю часть материнской платы в верхней части калькулятора.

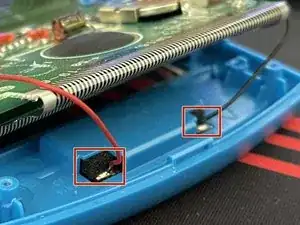

Демонтируйте положительные и отрицательные выводы на солнечной панели.
Используйте конец лопатки, чтобы «вытолкнуть» солнечную панель из объема, надавливая на нее через два выреза, пока она не выйдет снизу.
Удалите солнечную панель.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
