Как устранить залипание кнопок на TI-30X IIS
Если кнопки на калькуляторе Texas Instruments (модель TI-30XIIS) залипают или заедают, скорее всего, мембрана клавиатуры и датчик загрязнены и требуют очистки.
Предотвратить залипание кнопок и устранить уже возникшее можно легко и просто с помощью небольшой чистки. Устранение проблемы у корня экономит деньги и избегает ненужных электронных отходов вместо выбрасывания неудобного в использовании калькулятора.
Хотя на шаге 6 мы будем снимать печатную плату, это не требует пайки, поскольку мы не будем отсоединять какие-либо подключённые провода от калькулятора.
Перед началом обязательно выключите калькулятор.
Шаг 1

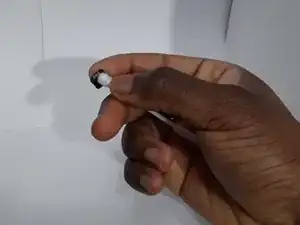

Используйте крестовую отвертку #0, чтобы вынуть 4 винта на задней панели калькулятора.
Шаг 2

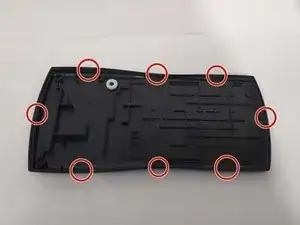

Используйте плоскую отвёртку или тонкий прочный предмет, например карту, чтобы аккуратно разъединить переднюю и заднюю части корпуса.
Разъединяйте аккуратно, чтобы не сломать 8 защёлок.
Шаг 3
Используйте заострённый инструмент, чтобы отжать батарейку из её клеммы до тех пор, пока она не выйдет достаточно, чтобы вынуть её пальцами.
Шаг 4

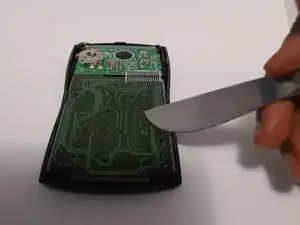

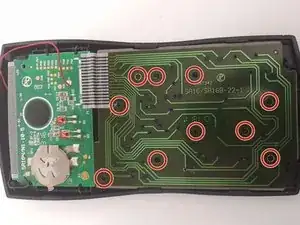

С помощью ножа, бритвы или другого точного режущего инструмента удалите верхнюю часть 10 пластиковых заклёпок, которые соединяют датчик клавиатуры с передней частью корпуса.
Будьте осторожны при перемещении калькулятора после удаления заклёпок, так как они удерживают датчик клавиатуры и клавиши вместе, когда задняя панель снята. Удерживайте клавиши прижатыми, чтобы избежать их потери.
Шаг 5

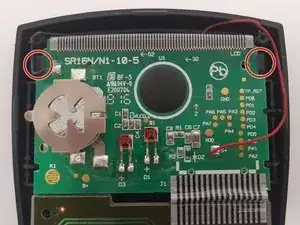

Используйте плоский инструмент, чтобы отщелкнуть две защёлки, фиксирующие печатную плату.
Шаг 6

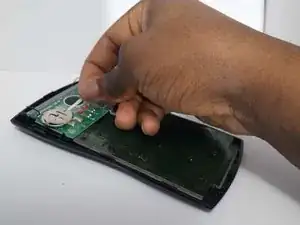

Снимите печатную плату, датчик клавиатуры и клавиатурную мембрану с передней части корпуса.
К печатной плате подходят 2 провода, соединяющие её с солнечной панелью. Их нельзя удалить без пайки/распайки соединительных проводов. Перенесите перечисленные части в место с минимальным натяжением проводов, чтобы избежать повреждений.
Шаг 7

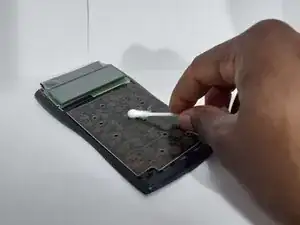

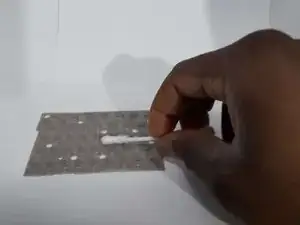

Протрите обе части изопропиловым спиртом, используя ватные палочки или любую другую чистящую салфетку.
Шаг 8

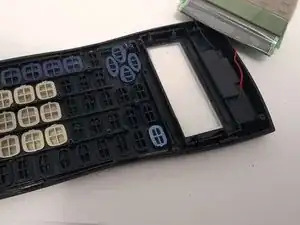

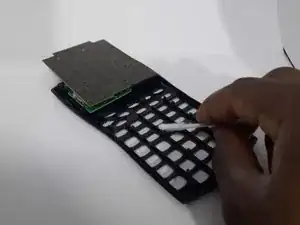

С помощью ватных палочек снимите клавиши и очистите отверстия под клавиши и сами клавиши, чтобы удалить все остатки. После очистки верните все клавиши на их исходные места.
Клавиши очень лёгкие и маленькие, держите контейнер или безопасное место, чтобы избежать их потери.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
