Замена материнской платы/дисплея графического калькулятора HP Prime G8X92A
Это руководство содержит подробные инструкции по замене материнской платы/дисплея для графического калькулятора HP Prime G8X92AA. Материнская плата/дисплей двусторонние: с одной стороны расположена материнская плата, с другой — дисплей. Если дисплей не отображает изображение, возможно, потребуется заменить материнскую плату/дисплей.
Шаг 1
Выключите устройство.
Положите устройство лицевой стороной вниз так, чтобы задняя панель была сверху.
Шаг 2
Отверткой Phillips №00 отвинтите два винта 4,5 мм, крепящие крышку батарейного отсека, расположенную в нижней центральной части устройства.
Снимите крышку.
Шаг 3
Извлеките батарею.
Шаг 4
Отверткой Phillips №00 отвинтите четыре винта 4,5 мм, крепящие заднюю панель к устройству.
Шаг 5
Пластиковым лопатком аккуратно разожмите переднюю и заднюю панели.
Шаг 6
Отверткой Phillips №00 отвинтите одиннадцать винтов 3 мм, крепящих плату батареи/панель кнопок, расположенную в нижней половине устройства.
Пластиковым инструментом для вскрытия аккуратно отожмите фиксатор, удерживающий гибкий кабель, с верхней левой стороны платы.
Пластиковыми пинцетом аккуратно отсоедините гибкий кабель от платы.
Шаг 7

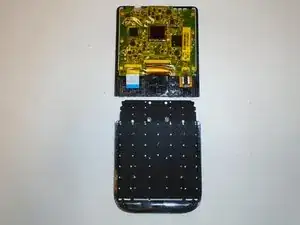

Пластиковым инструментом для вскрытия аккуратно подденьте плату батареи/панель кнопок снизу и снимите её.
Шаг 8

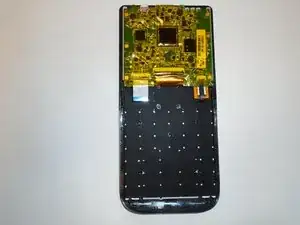

Снимите нижний компонент с материнской платы.
Шаг 9

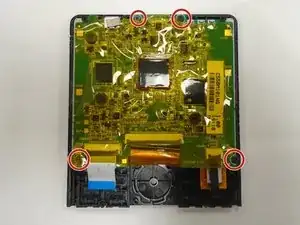

Отверткой Phillips №00 отвинтите четыре винта, крепящие материнскую плату/дисплей к передней панели.

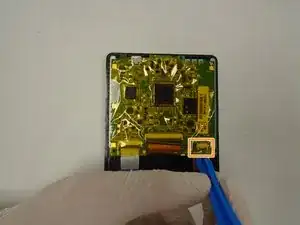

Пластиковым инструментом для вскрытия подденьте фиксирующую защёлку ZIF-разъёма на правой стороне устройства и вытяните гибкий кабель.

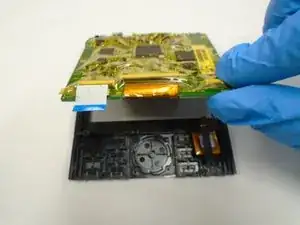

Пластиковым инструментом для вскрытия аккуратно отделите материнскую плату от передней панели.
Шаг 10

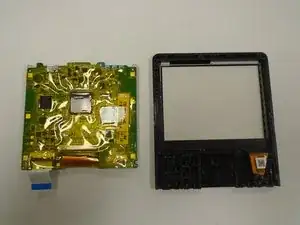

Снимите материнскую плату с дисплея.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
