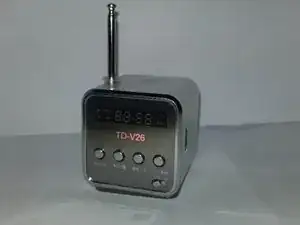

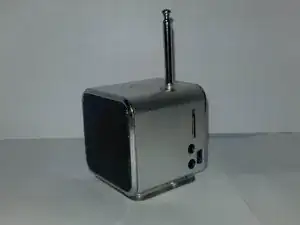

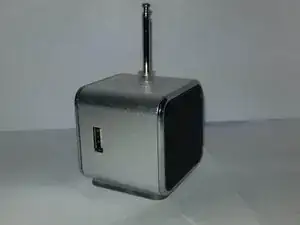

Замена динамика и антенны TD-V26

Определите, в чём заключается проблема. Установите, требуется ли в радиоприёмнике замена динамика, замена антенны или обоих.

Если при включённом приёмнике вы слышите только шум помех и уже переключали станции, разумно предположить, что повреждена антенна.

Если при включённом приёмнике при поднятой громкости из динамика ничего не слышно, значит динамик сгорел и требует замены.

После диагностики можно приступать к откручиванию антенны, расположенной на боковой пластиковой панели.

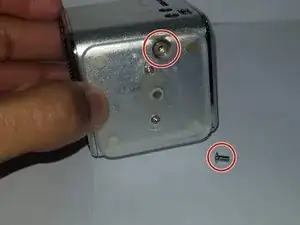

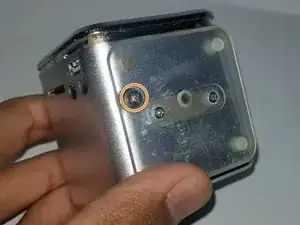

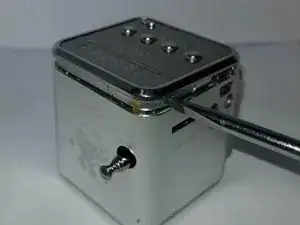

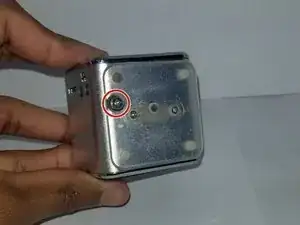

С помощью крестовой отвёртки #1 снимите 1 мм винт на боковой части приёмника.

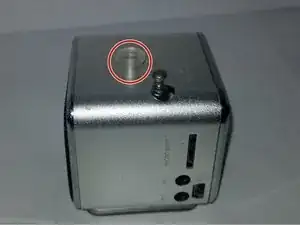

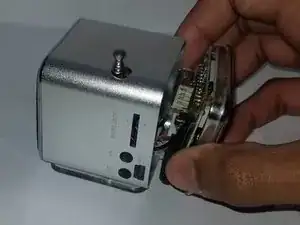

Снимите пластиковый держатель антенны, чтобы освободить её крепление.

Вам нужно вытянуть его из отверстия. Это можно сделать вручную, но если снять трудно, используйте щипцы для захвата.

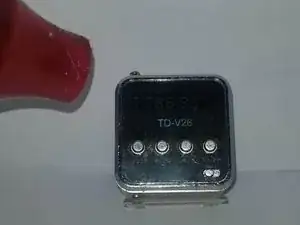

С помощью тепловой пушки разогрейте клей, удерживающий лицевую панель приёмника.

Будьте осторожны, чтобы не перегреть приёмник.

Держите тепловую пушку примерно в 3 дюймах от лицевой панели приёмника, перемещая её, чтобы избежать перегрева.

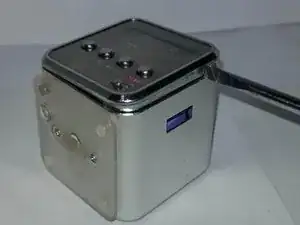

Используйте пластиковый инструмент для открытия, чтобы снять лицевую панель приёмника.

Делайте это, пока панель тёплая и клей ещё податлив.

Удобно начинать с плоской области и продвигаться к углам панели, поворачивая инструмент, чтобы поддеть панель и поднять её.

Снимите с приёмника антенну и аккумулятор.

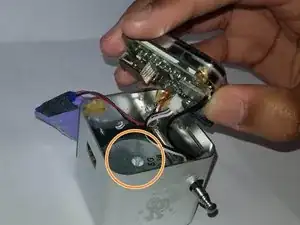

Отложите лицевую панель в сторону для доступа к динамику.

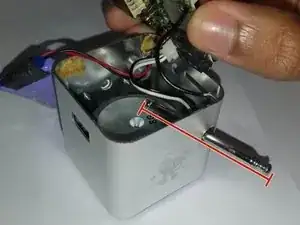

Осторожно оттяните лицевую панель приёмника назад.

Провода короткие, поэтому будьте осторожны, чтобы не перекусить и не порвать их!

Положите лицевую панель приёмника в сторону вместе с аккумулятором и протяните антенну через внутренний отсек, чтобы её извлечь.

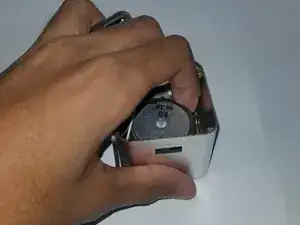

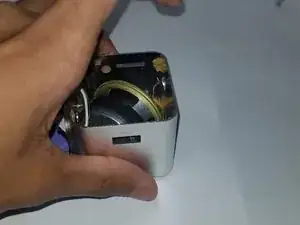

Выпрессуйте динамик из его посадочного места в корпусе приёмника.

Если динамик трудно вынуть, используйте нагрев, чтобы размягчить клей, который его держит.

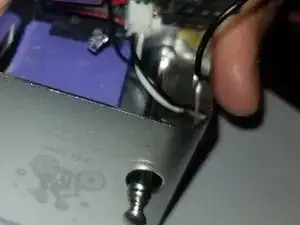

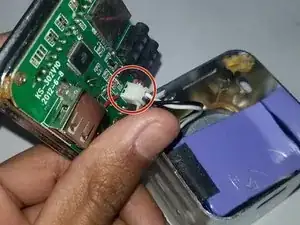

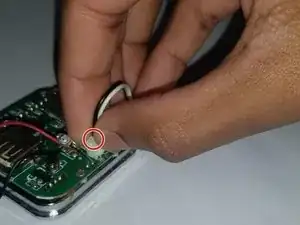

Отсоедините провод динамика от платы, зажав небольшой зажим и вынимая его, покачивая.

Не тяните за провод при извлечении разъёма. Это может повредить провод.

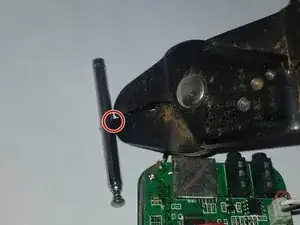

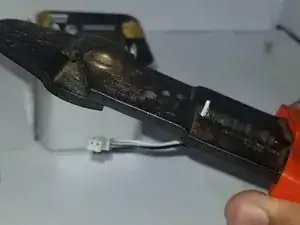

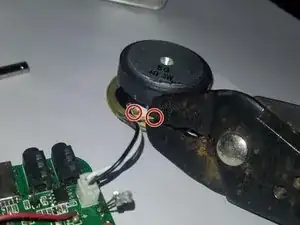

Перережьте провода динамика и антенны как можно ближе к старым деталям.

Перерезание проводов близко к повреждённой части обеспечивает больше рабочего пространства и запас по длине.

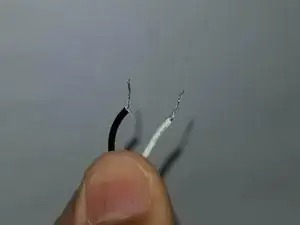

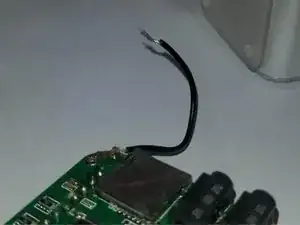

Снимите изоляцию с концов проводов, где вы резали, чтобы оголить жилы для пайки к новым деталям.

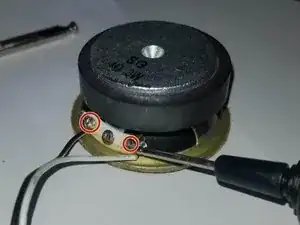

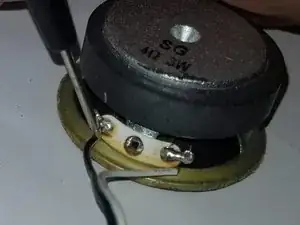

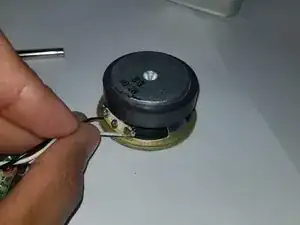

Припаяйте положительный и отрицательный выводы динамика к соответствующим проводам.

На динамике должны быть отмечены положительный и отрицательный контакты. Если нет, воспользуйтесь ссылкой, чтобы определить полярность вашего динамика.

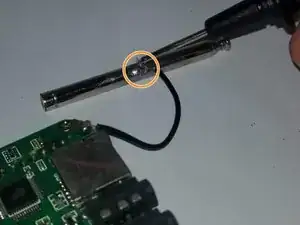

Припаяйте новую антенну.

Если вам нужна помощь с пайкой или проверкой динамиков, обратитесь к двум ссылкам ниже:

Как паять и выпаивать соединения

Как проверить динамики и провода

Установите динамик обратно в корпус.

Закрепите его, чтобы он не вывалился. Можно нанести клей по краю для надёжного крепления. Убедитесь, что он не выпадет при перемещении.

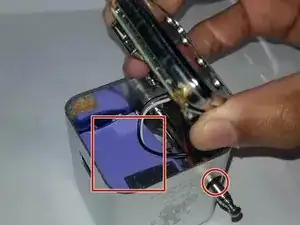

Поместите аккумулятор поверх динамика и подключите провод динамика к плате приёмника.

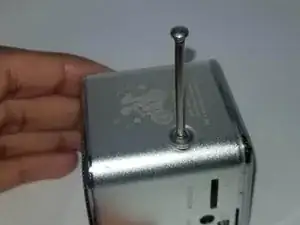

Проденьте антенну через отверстие в верхней части, затем поместите её в пластиковый держатель внизу.

Верните винт антенны, чтобы закрепить антенну на пластиковой базовой пластине.

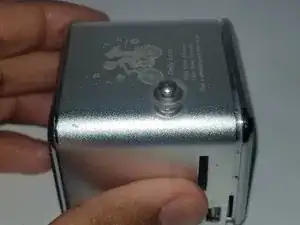

Убедитесь, что антенна может выступать через отверстие, и верните пластиковый держатель на место.

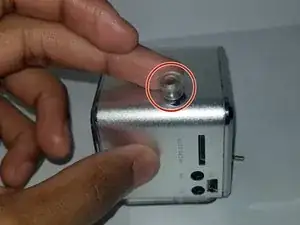

Установите пластиковое кольцо обратно на отверстие антенны.

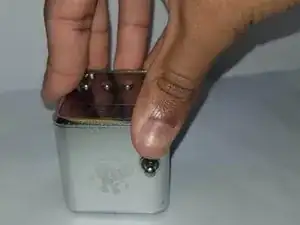

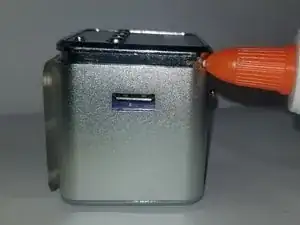

Нанесите клей по периметру основной панели, чтобы зафиксировать её на месте.

Приложите некоторое давление вниз до начала схватывания клея.
